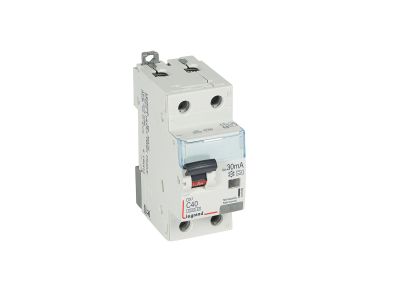

Wyłącznik różnicowo-nadprądowy P 312 2P C 40A 30MA typ A serii DX3 | 411065 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy P312 z serii DX3 (symbol 411065) to dwubiegunowe urządzenie łączące funkcję wyłącznika nadprądowego (charakterystyka C) z wyłącznikiem różnicowoprądowym typu A. Prąd znamionowy 40 A i znamionowy prąd różnicowy 30 mA zapewniają skuteczną ochronę obwodów przed zwarciami, przeciążeniami oraz porażeniem prądem elektrycznym, również w przypadku prądów pulsujących stałych. Szerokość 2 modułów (17,5 mm) umożliwia oszczędne zagospodarowanie rozdzielnicy.

• Prąd znamionowy 40 A (charakterystyka C): Bezpieczna praca w obwodach o znacznym obciążeniu, np. w instalacjach mieszkaniowych i biurowych, z wyzwalaniem przy prądzie 5–10 krotności prądu znamionowego.
• Znamionowy prąd różnicowy 30 mA (typ A): Wykrywa zarówno prądy sinusoidalne przemienne, jak i pulsujące stałe – zwiększa ochronę w obwodach z urządzeniami elektronicznymi (PLC, falowniki, zasilacze impulsowe).
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC 61009-1) / 6 kA (IEC 60947-2): Wysoka wytrzymałość zwarciowa gwarantująca bezpieczeństwo nawet w przypadku zwarcia sieciowego.
• Montaż na wsporniku TH35 (szyna DIN) i kompatybilność z szynami grzebieniowymi: Szybki i estetyczny montaż w standardowych rozdzielnicach modułowych, możliwość przyłączania szynami sztyftowymi.
• Możliwość wyposażenia w akcesoria z serii DX3: Styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy elektryczne umożliwiają rozbudowę funkcji automatyki.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC 61009-1 (zdolność zwarciowa 6000 A) oraz IEC 60947-2 (6 kA). Urządzenie posiada certyfikat CE i jest przeznaczone do pracy w sieciach 230 V~.

Zastosowanie

Wyłącznik różnicowo-nadprądowy P312 typ A znajduje zastosowanie w rozdzielnicach budynków mieszkalnych, biurowych i lekkiego przemysłu, gdzie wymagana jest ochrona przed porażeniem i przeciążeniami.

• Ochrona obwodów gniazd wtyczkowych i odbiorników ogólnego przeznaczenia w instalacjach domowych.
• Zabezpieczenie obwodów z urządzeniami elektronicznymi (komputery, zasilacze, sprzęt audio/wideo) – typ A skutecznie reaguje na pulsujące prądy różnicowe.
• Sterowanie i ochrona styczników, przekaźników oraz modułów automatyki w szafach sterowniczych.
• Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 do 125 A – możliwość integracji w większych instalacjach rozdzielczych.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny. Przekrój przewodów dobierz do prądu znamionowego (40 A) zgodnie z obowiązującymi normami. Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta (jeśli nie podano, standardowo 2–3 Nm). Wyłącznik można łączyć za pomocą szyn grzebieniowych lub sztyftowych – zachowaj odpowiednie odstępy izolacyjne.

FAQ

• Jaka jest szerokość wyłącznika w modułach? Wyłącznik zajmuje 2 moduły (17,5 mm każdy), co odpowiada 35 mm na szynie DIN.
• Czy wyłącznik można stosować z szynami grzebieniowymi? Tak, producent dopuszcza przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co ułatwia rozdzielenie fazy w grupie urządzeń.
• Jaka jest różnica między typem A a typem AC prądu różnicowego? Typ A wykrywa zarówno prądy sinusoidalne przemienne (jak typ AC), jak i prądy pulsujące stałe – jest wymagany w obwodach z elektronicznymi odbiornikami jednofazowymi (falowniki, zasilacze). Typ AC reaguje tylko na czyste sinusoidy.
