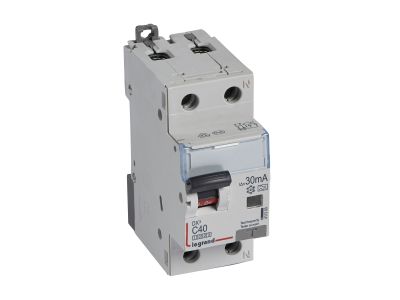

Wyłącznik różnicowo-nadprądowy P 312 2P C 40A 30MA typ A 10KA serii DX3 | 411300 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy P312 z serii DX3 (symbol 411300) to dwubiegunowe urządzenie modułowe o charakterystyce C, prądzie znamionowym 40 A i znamionowym prądzie różnicowym 30 mA typu A. Szerokość 2 modułów (35 mm) umożliwia instalację w standardowych rozdzielnicach, a znamionowa zwarciowa zdolność łączeniowa 6 kA gwarantuje skuteczne wyłączenie w razie zwarcia – ochrona instalacji i odbiorników przed skutkami zwarć.

• Typ A – prąd różnicowy 30 mA: Wykrywa zarówno sinusoidalne prądy przemienne, jak i pulsujące prądy stałe, co zapewnia ochronę przeciwporażeniową w obwodach z elektroniką (np. sterowniki, oświetlenie LED) – wyższy poziom bezpieczeństwa użytkowników.
• Charakterystyka C – 40 A: Szybkie wyzwalanie przy prądach zwarciowych (5–10 In) przy jednoczesnej odporności na krótkotrwałe przeciążenia rozruchowe – idealna do obwodów silników i odbiorników o charakterze indukcyjnym.
• Zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60947-2): Pewne rozłączanie zwarć o dużej energii, minimalizacja ryzyka uszkodzenia aparatury i przewodów – niezawodność w trudnych warunkach sieci.
• Szerokość 2 modułów (35 mm) – montaż na TH35: Kompaktowa budowa pozwala zaoszczędzić miejsce w rozdzielnicy, a standardowa szyna DIN ułatwia szybką instalację.
• Możliwość rozbudowy: Wyposażenie w styki pomocnicze, wyzwalacze i napędy z serii DX3 oraz przyłączanie szynami grzebieniowymi/sztyftowymi – elastyczność konfiguracji dla instalatora.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 61009-1 oraz IEC/EN 60947-2, co potwierdza jego bezpieczeństwo i niezawodność w ochronie obwodów przed przeciążeniem, zwarciem i porażeniem prądem. Urządzenie posiada znak CE i jest przystosowane do pracy w sieciach 230 V AC.

Zastosowanie

Wyłącznik różnicowo-nadprądowy P312 znajduje zastosowanie w rozdzielnicach mieszkaniowych, biurowych oraz lekkich obiektach przemysłowych, gdzie wymagane jest kompleksowe zabezpieczenie obwodów końcowych. Doskonale sprawdzi się w następujących scenariuszach:

• Ochrona obwodów gniazd wtykowych i oświetlenia przed porażeniem i przeciążeniem.
• Zabezpieczenie linii zasilających urządzenia z prostownikami i elektroniką (np. lodówki, pralki, klimatyzatory) – typ A wykrywa prądy pulsujące.
• Instalacja w rozdzielnicach z systemem optymalnego rozdziału energii HX3 (kompatybilność do 125 A).
• Stosowanie jako wyłącznik główny w małych obwodach odbiorczych, gdzie wymagana jest ochrona różnicowoprądowa i nadprądowa w jednym urządzeniu.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez osobę z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przewody przyłączać zgodnie z dokumentacją producenta, dobierając przekrój do prądu 40 A (zalecany min. 6 mm² Cu). Moment dokręcania zacisków – patrz instrukcja dołączona do produktu. W przypadku stosowania szyn grzebieniowych lub sztyftowych należy upewnić się, że są one przeznaczone do aparatury DX3. Możliwy jest montaż styków pomocniczych i napędów – ich podłączenie wymaga zachowania biegunowości i zgodności z danymi technicznymi.

FAQ

• Jaki jest stopień ochrony tego wyłącznika? Producent nie podaje stopnia IP w danych technicznych. Standardowo aparatura modułowa montowana w rozdzielnicy ma ochronę IP20 od strony czołowej; szczegółowe informacje należy sprawdzić w dokumentacji technicznej produktu.
• Czy wyłącznik posiada podświetlenie lub sygnalizację LED? Nie. W dostarczonych danych nie ma informacji o podświetleniu. Dźwignia załączająca jest w kolorze szarym, a stan załączenia wskazuje położenie dźwigni (I – załączony, O – wyłączony).
• Czy typ A różni się od typu AC? Tak. Typ A wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące stałe (np. z prostowników jednofazowych). Typ AC wykrywa tylko prądy sinusoidalne. Wyłącznik P312 jest typu A – zapewnia szerszą ochronę w obwodach z elektroniką.
