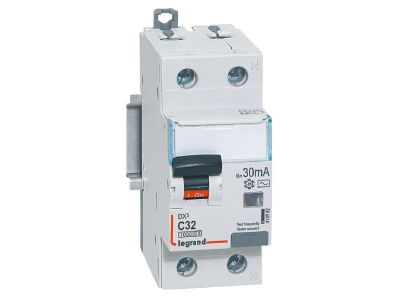

Wyłącznik różnicowo-nadprądowy P 312 2P C 32A 30MA typ AC 10KA serii DX3 | 410982 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy P312 (symbol 410982) z serii DX3 to dwubiegunowe urządzenie łączące funkcję wyłącznika nadprądowego i różnicowoprądowego. Przeznaczony do ochrony obwodów odbiorczych przed skutkami przeciążeń, zwarć oraz porażeniem prądem elektrycznym. Charakteryzuje się prądem znamionowym 32 A (charakterystyka C), znamionowym prądem różnicowym 30 mA typu AC, zdolnością zwarciową 6 kA (230 V~) oraz szerokością 2 modułów (35 mm), co pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 32 A i charakterystyka C: zapewnia selektywną ochronę przeciążeniową i zwarciową w obwodach o podwyższonych prądach rozruchowych, takich jak silniki, transformatory czy zasilacze impulsowe.
• Znamionowy prąd różnicowy 30 mA typu AC: wykrywa prądy upływowe o przebiegu sinusoidalnym – skuteczna ochrona przeciwporażeniowa w standardowych instalacjach domowych i biurowych.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (230 V~): gwarantuje bezpieczne wyłączenie w warunkach zwarcia, zapewniając wysoki poziom bezpieczeństwa personelu i instalacji.
• Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3: umożliwia przyłączanie za pomocą szyn grzebieniowych lub sztyftowych oraz montaż styków pomocniczych, wyzwalaczy i napędów z serii DX3 – łatwa rozbudowa i modułowość.
• Kompaktowa obudowa dwumodułowa (2 x 17,5 mm): montaż na szynie TH35, idealna do zagęszczonych rozdzielnic, oszczędza cenną przestrzeń.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC 61009-1 (wyłączniki różnicowonadprądowe do użytku domowego i podobnego) oraz IEC 60947-2 (wyłączniki do zastosowań przemysłowych). Potwierdza to jego bezpieczeństwo i niezawodność w warunkach normalnej pracy oraz awarii.

Zastosowanie

Dzięki parametrom 32 A / 30 mA / charakterystyka C, wyłącznik P312 znajduje zastosowanie w ochronie końcowych obwodów odbiorczych w budynkach mieszkalnych, biurowych i lekkich obiektach przemysłowych.

• Ochrona obwodów gniazd wtyczkowych w mieszkaniach i biurach, zapewniając bezpieczeństwo użytkownikom.
• Zabezpieczenie obwodów oświetleniowych z oprawami LED, świetlówkami lub tradycyjnymi żarówkami.
• Ochrona zasilania urządzeń AGD, elektroniki użytkowej oraz małych maszyn o charakterystyce rozruchowej C.
• Stosowanie w podrozdzielniach jako główne zabezpieczenie odbiorników w instalacjach jednofazowych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Urządzenie mocuje się na szynie TH35 (DIN). Moment dokręcania zacisków i przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta – dla prądu 32 A zaleca się przewody o przekroju min. 4 mm² (Cu). Należy zachować odstępy dla chłodzenia oraz unikać montażu w pobliżu źródeł ciepła.

FAQ

• Czy wyłącznik nadaje się do ochrony ludzi przed porażeniem w instalacjach domowych? Tak, prąd różnicowy 30 mA typu AC zapewnia ochronę przy dotyku bezpośrednim prądów sinusoidalnych. W obwodach z elektroniką impulsową zaleca się stosowanie wersji typu A.
• Jaką szerokość zajmuje na szynie DIN? Zajmuje 2 moduły (2 x 17,5 mm = 35 mm), co odpowiada dwóm polom modułowym w rozdzielnicy.
• Czy można łączyć go z szynami grzebieniowymi? Tak, urządzenie jest przystosowane do przyłączania za pomocą szyn grzebieniowych lub sztyftowych – ułatwia to rozdzielenie zasilania w rozdzielnicach typu HX3.
