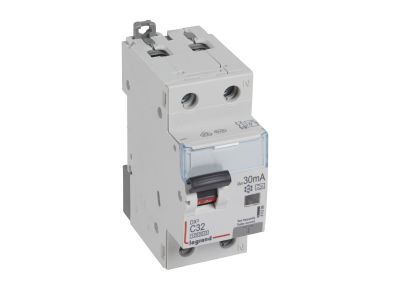

Wyłącznik różnicowo-nadprądowy P 312 2P C 32A 30MA typ A 10KA serii DX3 | 411299 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy P 312 serii DX3 to dwubiegunowe urządzenie ochronne łączące funkcję wyłącznika nadprądowego z charakterystyką C oraz wyłącznika różnicowoprądowego typu A o czułości 30 mA. Prąd znamionowy 32 A pozwala zabezpieczać obwody o znacznym obciążeniu (np. gniazda, kuchnie elektryczne), a zwarta konstrukcja o szerokości 2 modułów (35 mm) ułatwia montaż w rozdzielnicach. Model wyposażono w szarą dźwignię załączającą.

• Prąd znamionowy 32 A, charakterystyka C: Zapewnia selektywne wyłączanie zwarć i przeciążeń w obwodach z odbiornikami o wysokim prądzie rozruchowym (silniki, transformatory), minimalizując ryzyko zbędnych zadziałań.
• Prąd różnicowy 30 mA, typ A: Ochrona przeciwporażeniowa skuteczna zarówno przy sinusoidalnych prądach różnicowych (AC), jak i pulsujących prądach stałych – niezbędna w obwodach zasilających urządzenia z prostownikami (pompy ciepła, ładowarki, sprzęt IT).
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 61009-1 / IEC 60947-2): Gwarantuje bezpieczne wyłączenie zwarć o energii nieprzekraczającej 6 kA, co odpowiada typowym warunkom w sieciach niskiego napięcia.
• Szerokość 2 moduły (35 mm): Oszczędność miejsca w rozdzielnicy – idealne rozwiązanie przy ograniczonej liczbie pól montażowych.
• Kompatybilność z osprzętem serii DX3: Możliwość dołączenia styków pomocniczych, wyzwalaczy wzrostowych/napięciowych oraz napędów elektrycznych – zwiększa funkcjonalność i pozwala na zdalne sterowanie.

Zgodność z Normami

Wyłącznik różnicowo-nadprądowy P 312 spełnia wymagania norm IEC 61009-1 (wyłączniki różnicowonadprądowe do użytku domowego i podobnego) oraz IEC 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada certyfikat CE i jest zgodny z dyrektywami Unii Europejskiej. Montaż i eksploatacja muszą odbywać się zgodnie z obowiązującymi przepisami krajowymi.

Zastosowanie

Urządzenie przeznaczone jest do ochrony i sterowania obwodami odbiorczych instalacji elektrycznych w budynkach mieszkalnych, biurowych i przemysłowych. Sprawdza się w obwodach wymagających jednoczesnej ochrony przeciwporażeniowej i przeciążeniowo-zwarciowej.

• Ochrona obwodów gniazd wtyczkowych w pomieszczeniach wilgotnych (łazienki, kuchnie, pralnie) – dzięki typowi A i czułości 30 mA.
• Zabezpieczenie linii zasilających pompy ciepła, klimatyzatory, ładowarki pojazdów elektrycznych – obwodów z odbiornikami generującymi pulsujące prądy stałe.
• Ochrona rozdzielnic pomocniczych w obiektach użyteczności publicznej, gdzie wymagana jest wysoka selektywność i niezawodność.
• Instalacje automatyki budynkowej, w których wyłącznik współpracuje z systemem rozdziału energii HX3 (do 125 A) oraz z wyzwalaczami i stykami pomocniczymi DX3.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika różnicowo-nadprądowego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i zabezpieczyć przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy, zachowując minimalną odległość od innych aparatów w celu zapewnienia poprawnego odprowadzania ciepła. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 32 A zgodnie z normą PN-HD 60364. Zaleca się dokręcanie zacisków z momentem określonym w dokumentacji technicznej (zwykle 2–3 Nm). Możliwe jest stosowanie szyn grzebieniowych lub sztyftowych do szybkiego i estetycznego łączenia rozdzielnic.

FAQ

• Czy wyłącznik nadaje się do obwodów z prądami stałymi? Wyłącznik typu A wykrywa pulsujące prądy różnicowe stałe (np. generowane przez prostowniki), ale nie jest przeznaczony do czystych prądów stałych. Do takich zastosowań należy wybrać wyłącznik typu B.
• Jak szeroki jest ten wyłącznik – mieszczę się w rozdzielnicy? Wyłącznik ma szerokość 2 modułów, czyli 35 mm (2 × 17,5 mm). To standardowy wymiar, pasuje do każdej rozdzielnicy z szyną TH35.
• Czy można podłączyć ten wyłącznik za pomocą szyny grzebieniowej? Tak, wyłącznik posiada zaciski umożliwiające przyłączanie zarówno przewodów, jak i szyn grzebieniowych lub sztyftowych. Należy jednak zachować zgodność przekroju szyny z prądem znamionowym.
