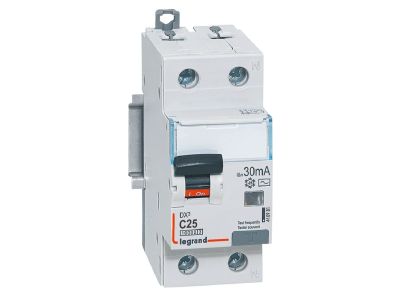

Wyłącznik różnicowo-nadprądowy P 312 2P C 25A 30MA typ AC 10KA serii DX3 | 410981 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy P312 serii DX3 to dwubiegunowe urządzenie ochronne łączące w jednym module funkcję wyłącznika nadprądowego i różnicowoprądowego. Przystosowany do pracy w sieci 230 V~, oferuje prąd znamionowy 25 A i czułość różnicową 30 mA typu AC. Dzięki szerokości 2 modułów (17,5 mm) pozwala oszczędzać miejsce w rozdzielnicy, a charakterystyka C zapewnia selektywność przy obciążeniach silnikowych i transformatorowych.

• Znamionowy prąd różnicowy 30 mA – typ AC: wykrywa sinusoidalne prądy różnicowe, zapewniając ochronę przeciwporażeniową w obwodach bez odbiorników z prostownikami.
• Zdolność zwarciowa 6 kA (IEC 60947-2): gwarantuje bezpieczne wyłączenie prądów zwarciowych nawet w sieciach o wyższej mocy zwarciowej.
• Charakterystyka C (25 A): wyzwalanie przy 5–10-krotności prądu znamionowego – odpowiednia dla odbiorników o charakterze indukcyjnym i pojemnościowym.
• Szerokość 2 modułów (17,5 mm): kompaktowa konstrukcja ułatwia zabudowę w rozdzielnicach o ograniczonej przestrzeni.
• Kompatybilność z systemem HX3 i akcesoriami DX3: możliwość przyłączania szyn grzebieniowych/sztyftowych oraz wyposażenia w styki pomocnicze, wyzwalacze i napędy.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC 61009-1 (wyłączniki różnicowonadprądowe do użytku domowego i podobnego) oraz IEC 60947-2 (aparatura rozdzielcza i sterownicza niskonapięciowa – wyłączniki przemysłowe). Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik P312 serii DX3 przeznaczony jest do ochrony obwodów odbiorczych przed skutkami przeciążeń, zwarć oraz porażeniem prądem w instalacjach jednofazowych 230 V. Sprawdza się w budynkach mieszkalnych, biurowych i lekkim przemyśle.

• Ochrona obwodów gniazd wtyczkowych, oświetleniowych i grzewczych w instalacjach domowych.
• Zabezpieczenie linii zasilających odbiorniki sterowane programatorami, stycznikami lub przekaźnikami.
• Stosowanie w rozdzielnicach mieszkaniowych i piętrowych – dzięki niewielkiej szerokości 2 modułów.
• Integracja z systemem optymalnego rozdziału energii HX3 (do 125 A) w instalacjach wymagających selektywności.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie mocuje się na szynie TH35 (DIN). Przewody należy podłączać zgodnie ze schematem producenta, dobierając przekrój do prądu obciążenia (zalecany min. 2,5 mm² przy 25 A). Moment dokręcania zacisków – według dokumentacji technicznej. Dopuszcza się łączenie szynami grzebieniowymi lub sztyftowymi serii DX3.

FAQ

• Czy wyłącznik można stosować w obwodach z odbiornikami elektronicznymi (komputery, LED)? Typ AC wykrywa tylko sinusoidalne prądy różnicowe. W obwodach z prostownikami i impulsowymi zasilaczami zaleca się wyłącznik typu A – ten model nie jest do tego przeznaczony.
• Jaka jest maksymalna zdolność zwarciowa w sieci 230 V? Zgodnie z normą IEC 60947-2, znamionowa zwarciowa zdolność łączeniowa wynosi 6 kA.
• Czy można podłączyć wyłącznik za pomocą szyn grzebieniowych? Tak, urządzenie jest przystosowane do przyłączania zarówno szynami grzebieniowymi, jak i sztyftowymi z serii DX3.
