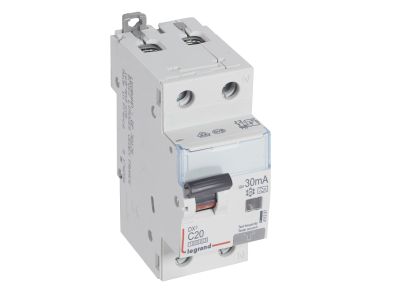

Wyłącznik różnicowo-nadprądowy P 312 2P C 20A 30MA typ A 10KA serii DX3 | 411297 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy P312 serii DX3 (symbol 411297) to dwubiegunowe urządzenie o prądzie znamionowym 20 A i czułości różnicowej 30 mA typu A. Charakteryzuje się charakterystyką wyzwalania C oraz zwarciową zdolnością łączeniową 6 kA (wg IEC 60947‑2) / 6000 A (wg IEC 61009‑1). Zajmuje 2 moduły (35 mm) na szynie TH35, co pozwala na kompaktową zabudowę w rozdzielnicy.

• Prąd znamionowy 20 A – charakterystyka C: zapewnia bezpieczną pracę obwodów o znacznym obciążeniu oraz obsługę odbiorników o wysokim prądzie rozruchu (np. silniki, transformatory) bez ryzyka zbędnych wyłączeń.
• Prąd różnicowy 30 mA – typ A: wykrywa zarówno sinusoidalne prądy różnicowe, jak i pulsujące prądy stałe (np. z zasilaczy impulsowych), oferując skuteczną ochronę przeciwporażeniową dla osób.
• Zwarciowa zdolność łączeniowa 6 kA (IEC 60947‑2) / 6000 A (IEC 61009‑1): gwarantuje wytrzymałość na zwarcia w sieciach 230 V, zwiększając bezpieczeństwo instalacji i trwałość aparatu.
• Szerokość 2 moduły (35 mm): oszczędza miejsce w szafie rozdzielczej, ułatwiając projektowanie rozdzielnic o ograniczonej liczbie modułów.
• Kompatybilność z akcesoriami serii DX3: możliwość wyposażenia w styki pomocnicze, wyzwalacze napięciowe i napędy oraz przyłączanie za pomocą szyn grzebieniowych lub sztyftowych – elastyczność rozbudowy.

Zgodność z Normami

Wyłącznik różnicowo-nadprądowy P312 spełnia wymagania norm IEC/EN 61009‑1 (wyłączniki różnicowo‑nadprądowe do użytku domowego i podobnego) oraz IEC/EN 60947‑2 (wyłączniki do zastosowań przemysłowych). Posiada certyfikację CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Model P312 2P C20A 30mA typ A został zaprojektowany do ochrony końcowych obwodów odbiorczych w instalacjach niskiego napięcia. Sprawdza się w obiektach mieszkalnych, biurowych i lekkim przemyśle.

• Ochrona obwodów gniazd wtykowych i oświetlenia w mieszkaniach i biurach.
• Zabezpieczenie obwodów zasilających urządzenia z zasilaczami impulsowymi (komputery, sprzęt RTV, ładowarki).
• Ochrona silników małej mocy i transformatorów sterowniczych o charakterystyce rozruchu wymagającej charakterystyki C.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w systemie Optymalnego Rozdziału Energii HX3 do 125 A.

Wskazówki Montażowe

Montaż i demontaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP przy bezwzględnie odłączonym napięciu. Wyłącznik przeznaczony jest do montażu na szynie TH35 (DIN). Przed instalacją należy sprawdzić, czy parametry sieci (napięcie, prąd zwarciowy) są zgodne z danymi znamionowymi. Przekroje przewodów dobrać zgodnie z obowiązującymi normami i obciążalnością prądową. Momenty dokręcania zacisków – według dokumentacji producenta (zalecany klucz dynamometryczny). Przy łączeniu kilku wyłączników w grupie należy uwzględnić redukcję obciążalności prądowej.

FAQ

• Czy wyłącznik ma podświetlenie lub wskaźnik stanu? W dostarczonych danych nie ma informacji o podświetleniu lub wskaźniku. Wyłącznik posiada dźwignię załączającą w kolorze szarym, która wskazuje pozycję (I/O). Stan zadziałania różnicowego można rozpoznać po wysunięciu przycisku testowego.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podał stopnia ochrony w danych technicznych. Standardowo aparatura modułowa montowana w rozdzielnicach ma stopień ochrony IP20 (ochrona przed dotknięciem palcami), jednak dokładne dane należy zweryfikować w oryginalnej dokumentacji produktu.
• Jaki jest tryb pracy styku głównego? Wyłącznik różnicowo‑nadprądowy nie posiada styku pomocniczego – jego główny styk jest normalnie zamknięty i rozłącza obwód przy przekroczeniu prądu znamionowego, wystąpieniu zwarcia lub pojawieniu się prądu różnicowego (≥30 mA). Działanie jest automatyczne, a ponowne załączenie wymaga ręcznego wciśnięcia dźwigni.
