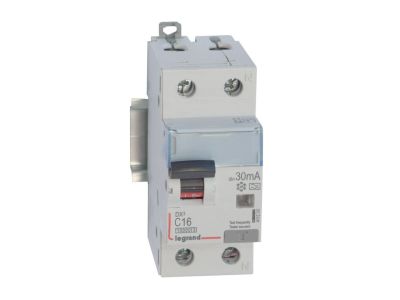

Wyłącznik różnicowo-nadprądowy P 312 2P C 16A 30MA typ A 10KA serii DX3 | 411296 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy P 312 2P C 16A 30mA typ A serii DX3 (symbol 411296) łączy w jednym module dwa funkcje: zabezpieczenie przeciwporażeniowe oraz przeciążeniowo-zwarciowe. Prąd znamionowy 16 A pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu, a czułość różnicowa 30 ms zapewnia skuteczną ochronę użytkowników przed porażeniem. Charakterystyka C jest optymalna do odbiorów o podwyższonym prądzie rozruchu, a szerokość 2 modułów (17,5 mm każdy) oszczędza miejsce w rozdzielnicy.

• Prąd znamionowy 16 A: umożliwia zasilanie odbiorników o łącznym obciążeniu do 3,68 kW (230 V~) bez ryzyka przegrzania toru prądowego.
• Prąd różnicowy 30 mA – typ A: wykrywa zarówno sinusoidalne prądy przemienne, jak i pulsujące prądy stałe, co jest niezbędne w obwodach z prostownikami, przetwornicami czy sprzętem elektronicznym.
• Charakterystyka C: zapewnia selektywność przy rozruchu silników, transformatorów i innych odbiorów o wysokim prądzie początkowym, redukując zbędne wyłączanie.
• Zwarciowa zdolność łączeniowa 6 kA (IEC 60947-2) / 6000 A (IEC 61009-1): gwarantuje niezawodne wyłączenie zwarć o dużej energii, chroniąc instalację i urządzenia.
• Szerokość 2 modułów (35 mm): pozwala na gęste upakowanie aparatury w rozdzielnicy, co jest szczególnie ważne przy rozbudowanych instalacjach.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC 61009-1 (wyłączniki różnicowonadprądowe do użytku domowego i podobnego) oraz IEC 60947-2 (apartatura łączeniowa niskiego napięcia). Posiada certyfikat CE i jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik różnicowo-nadprądowy P 312 znajduje zastosowanie w instalacjach mieszkaniowych, biurowych i lekkiego przemysłu, gdzie wymagana jest ochrona przeciwporażeniowa osób oraz zabezpieczenie przed przeciążeniem i zwarciem.

• Ochrona obwodów gniazd wtyczkowych w pomieszczeniach suchych i wilgotnych (łazienki, kuchnie).
• Zabezpieczenie obwodów oświetleniowych sterowanych wyłącznikami lub czujnikami ruchu.
• Ochrona linii zasilających urządzenia elektroniczne (komputery, sprzęt RTV/AGD, zasilacze impulsowe).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych i użyteczności publicznej.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany od źródła zasilania. Wyłącznik przeznaczony jest do montażu na szynie TH35 (DIN). Przyłączanie przewodów może odbywać się za pomocą zacisków śrubowych, szyn grzebieniowych lub sztyftowych. Moment dokręcania zacisków oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Po montażu sprawdzić poprawność działania przyciskiem testowym T.

FAQ

• Czy wyłącznik można wyposażyć w styki pomocnicze lub wyzwalacze? Tak, urządzenie jest kompatybilne z akcesoriami serii DX3 – stykami pomocniczymi, wyzwalaczami wzrostowymi i napędami silnikowymi. Pozwala to na zdalne monitorowanie stanu i automatyzację rozdzielnicy.
• Jaki stopień ochrony IP ma ten wyłącznik? Standardowo aparatura modułowa do rozdzielnic montowana w suchych pomieszczeniach posiada stopień ochrony IP20. W przypadku zabudowy w szafie sterowniczej stopień ochrony wyznacza obudowa.
• Czy wyłącznik posiada wskaźnik zadziałania lub podświetlenie? Nie, w standardzie wyłącznik wyposażony jest w szarą dźwignię ręczną. Informacja o zadziałaniu widoczna jest położeniu dźwigni (OFF/0) oraz – w przypadku wyzwolenia różnicowego – po wciśnięciu przycisku testowego T.
