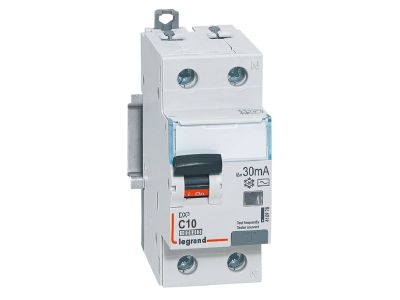

Wyłącznik różnicowo-nadprądowy P 312 2P C 10A 30MA typ AC 10KA serii DX3 | 410978 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy P 312 2P C 10A 30mA typ AC z serii DX3 to kompaktowe (2 moduły) zabezpieczenie łączące ochronę przeciążeniową, zwarciową oraz różnicową w jednym urządzeniu. Prąd znamionowy 10A z charakterystyką C zapewnia bezpieczną pracę w obwodach, w których występują umiarkowane prądy rozruchowe. Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 60947-2) gwarantuje skuteczne wyłączenie w warunkach zwarcia. Szerokość 2 modułów (35 mm) pozwala na efektywne wykorzystanie przestrzeni w rozdzielnicy.

• Prąd znamionowy 10 A, charakterystyka C: Odpowiedni do obwodów z odbiornikami rezystancyjnymi oraz małymi silnikami – zabezpiecza przed przeciążeniem przy zachowaniu odporności na krótkotrwałe prądy rozruchowe.
• Wyłącznik różnicowy typu AC: Wykrywa sinusoidalne prądy różnicowe przemienne, zapewniając ochronę przeciwporażeniową w standardowych instalacjach elektrycznych.
• Znamionowy prąd różnicowy 30 mA: Wysoka czułość niezbędna do ochrony życia ludzkiego – szybkie wyłączenie w przypadku upływu prądu doziemnego.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 60947-2) / 6000 A (IEC 61009-1): Potwierdzona odporność na duże prądy zwarciowe, co podnosi bezpieczeństwo i niezawodność instalacji.
• Kompaktowa budowa 2 moduły (35 mm): Oszczędność miejsca w rozdzielnicy, a jednocześnie możliwość przyłączania szynami grzebieniowymi oraz wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX³.

Zgodność z Normami

Wyłącznik został zaprojektowany i wykonany zgodnie z normami IEC 61009-1 (znamionowa zdolność zwarciowa 6000 A) oraz IEC 60947-2 (zdolność zwarciowa 6 kA przy 230 V~). Posiada oznakowanie CE i jest przeznaczony do instalacji zgodnych z aktualnymi przepisami.

Zastosowanie

Uniwersalny wyłącznik różnicowo-nadprądowy dedykowany do ochrony obwodów jednofazowych 230 V AC w budynkach mieszkalnych, biurowych i obiektach komercyjnych.

• Ochrona obwodów gniazd wtykowych i oświetlenia przed przeciążeniem, zwarciem oraz porażeniem elektrycznym.
• Zabezpieczenie przedłużaczy, urządzeń AGD i odbiorników małej mocy w domach i mieszkaniach.
• Stosowanie w podrozdzielnicach, w których wymagana jest jednoczesna ochrona nadprądowa i różnicowa na jednym torze.
• Kompatybilność z Systemem Optymalnego Rozdziału Energii HX³ do 125 A – możliwość budowy przejrzystych rozdzielnic z wykorzystaniem szyn grzebieniowych.

Wskazówki Montażowe

Montaż wyłącznika może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy. Przekrój przyłączanych przewodów należy dobrać do prądu znamionowego 10 A (zalecany min. 1,5 mm² dla miedzi). Moment dokręcania śrub zacisków oraz zalecany moment dokręcania – zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy wyłącznik posiada podświetlenie? Nie, wyłącznik nie ma podświetlenia. Stan załączenia jest sygnalizowany położeniem dźwigni w kolorze szarym.
• Jaki jest stopień ochrony IP? Produkt nie deklaruje konkretnego stopnia IP. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy osiąga ochronę IP20 (brak ochrony przed wilgocią).
• Czy mogę stosować ten wyłącznik w obwodzie z silnikiem? Charakterystyka C jest odpowiednia dla obwodów z umiarkowanym prądem rozruchowym (np. małe silniki, sprężarki). Przy większych silnikach należy sprawdzić selektywność i skonsultować się z projektantem instalacji.
