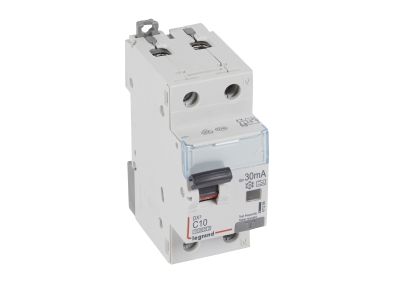

Wyłącznik różnicowo-nadprądowy P 312 2P C 10A 30MA typ A 10KA serii DX3 | 411294 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy P 312 serii DX3 o symbolu 411294 to dwubiegunowe urządzenie łączące ochronę przeciwporażeniową i przeciążeniową w jednym module. Prąd znamionowy 10 A, charakterystyka C, czułość różnicowa 30 mA typu A oraz znamionowa zwarciowa zdolność łączeniowa 10 kA zapewniają skuteczną ochronę w obwodach o podwyższonych wymaganiach bezpieczeństwa. Szerokość 2 modułów (35 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 10 A i charakterystyka C: gwarantuje selektywną ochronę przed przeciążeniami i zwarciami, a charakterystyka C sprawdza się przy odbiornikach o prądzie rozruchowym (silniki, transformatory).
• Prąd różnicowy 30 mA typ A: wykrywa zarówno prądy sinusoidalne przemienne, jak i pulsujące stałe, co zapewnia ochronę w nowoczesnych instalacjach z elektroniką (falowniki, ładowarki).
• Znamionowa zwarciowa zdolność łączeniowa 10 kA: umożliwia bezpieczne wyłączenie dużych prądów zwarciowych, chroniąc przewody i aparaturę przed uszkodzeniem termicznym i dynamicznym.
• Szerokość 2 modułów (35 mm) – montaż na szynie TH35: oszczędza miejsce w rozdzielnicy i upraszcza zabudowę, a także umożliwia szybką wymianę bez ingerencji w okablowanie.
• Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 do 125 A: integracja z szynami grzebieniowymi i akcesoriami serii DX3 (styki pomocnicze, wyzwalacze, napędy) ułatwia rozbudowę i modernizację instalacji.

Zgodność z Normami

Wyłącznik P 312 został zaprojektowany i wyprodukowany zgodnie z międzynarodowymi normami IEC 61009-1 oraz IEC 60947-2, co potwierdza jego bezpieczeństwo i niezawodność w warunkach przemysłowych i domowych. Posiada certyfikację CE, dopuszczającą do stosowania w państwach Unii Europejskiej.

Zastosowanie

Dzięki połączeniu ochrony różnicowej i nadprądowej oraz charakterystyce C wyłącznik sprawdza się w wielu scenariuszach instalacyjnych:

• Ochrona obwodów gniazd wtyczkowych i linii oświetleniowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie odbiorników o podwyższonym prądzie rozruchowym, takich jak pompy, sprężarki, wentylatory i małe silniki.
• Stosowanie w rozdzielnicach przemysłowych i obiektach użyteczności publicznej jako główna lub odgałęźna ochrona przeciwporażeniowa.
• Integracja z systemami automatyki budynkowej, gdzie wymagana jest komunikacja z wyzwalaczami wzrostowymi lub napędami elektrycznymi serii DX3.

Wskazówki Montażowe

Montaż i demontaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z normami dla prądu 10 A (minimum 1,5 mm² Cu). Moment dokręcania zacisków śrubowych – zgodnie z dokumentacją producenta. Dozwolone jest przyłączanie szynami grzebieniowymi lub sztyftowymi. Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia przewodu N oraz L zgodnie ze schematem na obudowie.

FAQ

• Czy wyłącznik P 312 ma podświetlaną dźwignię? Dźwignia załączająca jest w kolorze szarym, bez funkcji podświetlenia. Stan pracy (ON/OFF) odczytuje się wizualnie położeniem dźwigni.
• Jaki jest stopień ochrony wyłącznika? Dla montażu wewnątrz rozdzielnicy w suchych pomieszczeniach standardowy stopień ochrony to IP20. W przypadku instalacji w trudniejszych warunkach należy stosować obudowy o wyższej klasie szczelności.
• Czy można wyposażyć ten wyłącznik w styki pomocnicze? Tak, urządzenie jest przystosowane do montażu styków pomocniczych, wyzwalaczy wzrostowych oraz napędów z serii DX3, co pozwala na zdalne sygnalizowanie zadziałania lub automatyczne odłączanie zasilania.
