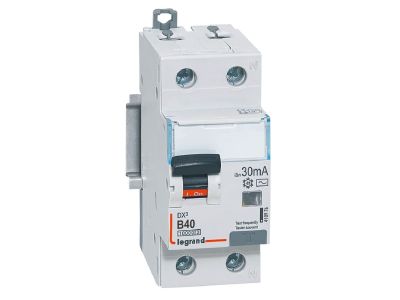

Wyłącznik różnicowo-nadprądowy P 312 2P B 40A 30MA typ AC 10KA serii DX3 | 410976 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy P312 z serii DX3 to dwubiegunowe urządzenie modułowe o szerokości 2 modułów (17,5 mm każdy), przeznaczone do pracy w sieci 230 V~. Charakteryzuje się prądem znamionowym 40 A, charakterystyką B oraz znamionowym prądem różnicowym 30 mA typu AC. Dzięki zdolności zwarciowej 6 kA (według IEC 61009-1 i IEC 60947-2) zapewnia skuteczną ochronę przed zwarciami i przeciążeniami, a jednocześnie wykrywa sinusoidalne przemienne prądy różnicowe, chroniąc ludzi przed porażeniem.

• Prąd znamionowy 40 A: Bezpieczna praca w obwodach o znacznym obciążeniu (np. instalacje gniazd wtyczkowych, oświetlenie, urządzenia AGD) bez ryzyka przeciążenia i przegrzania styków.
• Charakterystyka B: Szybkie wyłączanie w przypadku zwarć o niskim prądzie – idealna do ochrony linii do odbiorników o charakterze rezystancyjnym i indukcyjnym z ograniczonym prądem rozruchowym.
• Znamionowy prąd różnicowy 30 mA (typ AC): Skuteczna ochrona przeciwporażeniowa w obwodach, gdzie nie występują prądy pulsujące stałe (np. standardowe gniazdka, oświetlenie żarowe i halogenowe).
• Zdolność zwarciowa 6 kA przy 230 V~: Wysoka wytrzymałość na prądy zwarciowe, co zapewnia niezawodne wyłączenie w przypadku awarii i kompatybilność z większością instalacji domowych i biurowych.
• Kompaktowa konstrukcja – 2 moduły (szer. 35 mm): Oszczędność miejsca w rozdzielnicy, łatwy montaż na szynie TH35 oraz możliwość przyłączania przewodów za pomocą szyn grzebieniowych lub sztyftowych.

Zgodność z Normami

Wyłącznik różnicowo-nadprądowy P312 DX3 spełnia wymagania norm IEC 61009-1 oraz IEC 60947-2, co potwierdza jego zdolność zwarciową 6 kA przy 230 V~. Produkt posiada certyfikację CE i jest zgodny z europejskimi standardami bezpieczeństwa dla aparatury modułowej.

Zastosowanie

Wyłącznik P312 DX3 znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych, biurowych oraz lekkiego przemysłu, gdzie wymagana jest ochrona przed przeciążeniem, zwarciem i porażeniem prądem różnicowym. Sprawdza się w obwodach jednofazowych 230 V~.

• Ochrona obwodów gniazd wtyczkowych ogólnego przeznaczenia w instalacjach domowych i biurowych.
• Zabezpieczenie obwodów oświetlenia (żarowe, halogenowe, LED z oddzielnym zasilaczem DC) przed zwarciem i upływem prądu.
• Dedykowane obwody dla urządzeń AGD (pralki, zmywarki, kuchenki mikrofalowe) – 30 mA zapewnia dodatkową ochronę przeciwporażeniową.
• Sieci rozdzielcze w małych obiektach komercyjnych (sklepy, warsztaty) wymagające wyłącznika różnicowo-nadprądowego w standardowych szafkach rozdzielczych.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-nadprądowego P312 DX3 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przewody należy podłączać zgodnie z oznaczeniami na obudowie, stosując odpowiednie końcówki i moment dokręcania zacisków podany w dokumentacji producenta. Przekrój przewodów dobierać zgodnie z prądem znamionowym 40 A oraz warunkami instalacji. Po zamontowaniu sprawdzić poprawność działania poprzez test przyciskiem T (test).

FAQ

• Czy wyłącznik P312 DX3 typu AC wykrywa prądy różnicowe stałe (pulsujące)? Nie, typ AC jest przeznaczony wyłącznie do wykrywania sinusoidalnych prądów różnicowych przemiennych. Do zastosowań z urządzeniami generującymi pulsujące prądy stałe (np. prostowniki, ładowarki) należy wybrać wersję typu A.
• Jaka jest zdolność zwarciowa tego wyłącznika? Zgodnie z danymi technicznymi znamionowa zwarciowa zdolność łączeniowa wynosi 6 kA przy 230 V~, co spełnia wymagania norm IEC 61009-1 oraz IEC 60947-2 dla typowych instalacji niskiego napięcia.
• Czy można podłączyć przewody za pomocą szyn grzebieniowych? Tak, producent przewiduje możliwość przyłączania za pomocą szyn grzebieniowych lub sztyftowych, co ułatwia rozprowadzenie zasilania w rozdzielnicy przy zachowaniu porządku i bezpieczeństwa.
