Wyłącznik różnicowo-nadprądowy P 312 2P B 40A 30MA typ A 10KA serii DX3 | 411292 Legrand

Opis i Kluczowe Cechy

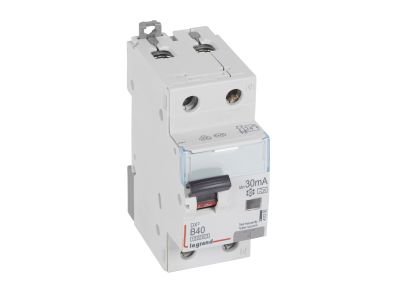

Wyłącznik różnicowo-nadprądowy P312 (numer katalogowy 411292) serii DX3 to dwubiegunowe urządzenie łączące funkcję wyłącznika nadprądowego i różnicowoprądowego. Dzięki prądowi znamionowemu 40 A i charakterystyce B zapewnia ochronę obwodów o znacznym obciążeniu, a czułość 30 mA typ A wykrywa zarówno prądy przemienne, jak i pulsujące stałe, co zwiększa bezpieczeństwo użytkowników. Szerokość 2 modułów (35 mm) ułatwia montaż w standardowych rozdzielnicach.

• Prąd znamionowy 40 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc przed przeciążeniem i zwarciem.
• Charakterystyka B: Gwarantuje szybkie wyłączenie w przypadku zwarć w obwodach o charakterze rezystancyjnym i małej indukcyjności, co zwiększa selektywność ochrony.
• Prąd różnicowy 30 mA typ A: Wykrywa prądy upływowe sinusoidalne przemienne oraz pulsujące stałe – niezbędne w instalacjach z urządzeniami elektronicznymi (prostowniki, falowniki).
• Znamionowa zdolność zwarciowa 6 kA (IEC 61009-1, IEC 60947-2): Odporność na prądy zwarciowe gwarantuje niezawodne wyłączenie i bezpieczeństwo w trudnych warunkach sieci.
• Szerokość 2 modułów (35 mm) i montaż na szynie TH35: Kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy, umożliwia łatwą instalację i rozbudowę.
• Kompatybilność z systemem optymalnego rozdziału energii HX3 do 125 A: Umożliwia integrację z nowoczesnymi rozdzielnicami HX3, ułatwiając zarządzanie energią i rozbudowę instalacji.

Zgodność z Normami

Produkt spełnia wymagania norm IEC 61009-1 oraz IEC 60947-2, co potwierdza jego niezawodność i bezpieczeństwo w instalacjach elektrycznych. Posiada certyfikat CE.

Zastosowanie

Wyłącznik różnicowo-nadprądowy P312 znajduje zastosowanie w rozdzielnicach mieszkaniowych, biurowych i przemysłowych, zapewniając kompleksową ochronę przed porażeniem prądem elektrycznym oraz przeciążeniami i zwarciami.

• Ochrona obwodów gniazd wtyczkowych w instalacjach domowych i biurowych.
• Zabezpieczenie obwodów oświetleniowych, grzewczych i siłowych w obiektach komercyjnych.
• Stosowanie w systemach automatyki budynkowej, gdzie wymagana jest ochrona przed prądami różnicowymi typu A (np. przy zasilaniu urządzeń z prostownikami).
• Instalacje w rozdzielnicach głównych i podrozdzielnicach, zgodne z wymogami SEP.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach. Przekrój przewodów należy dobrać do prądu znamionowego 40 A. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta. Dopuszcza się łączenie za pomocą szyn grzebieniowych lub sztyftowych. Możliwe jest wyposażenie w styki pomocnicze, wyzwalacze i napędy z serii DX3.

FAQ

• Jaki jest stopień ochrony tego wyłącznika? Stopień ochrony nie został podany w danych technicznych – standardowo dla aparatury modułowej w rozdzielnicy przyjmuje się IP20 (brak ochrony przed wilgocią). Instalacja powinna być wykonana w suchym pomieszczeniu.
• Czy wyłącznik ma podświetlenie? Dane techniczne nie zawierają informacji o podświetleniu. Stan załączenia sygnalizowany jest położeniem dźwigni (szara dźwignia załączająca).
• Jaką zdolność zwarciową ma ten model? Zgodnie z danymi, znamionowa zdolność zwarciowa wynosi 6 kA według IEC 61009-1 oraz IEC 60947-2 dla napięcia 230 V~.
