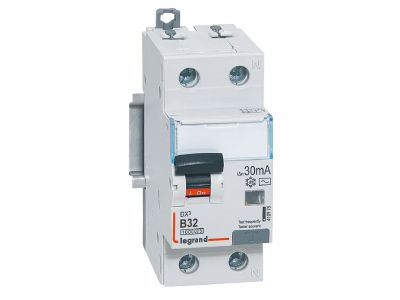

Wyłącznik różnicowo-nadprądowy P 312 2P B 32A 30MA typ AC 10KA serii DX3 | 410975 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy P312 (symbol 410975) z serii DX3 to dwubiegunowe urządzenie modułowe o charakterystyce B, prądzie znamionowym 32 A i znamionowym prądzie różnicowym 30 mA typu AC. Szerokość 2 modułów (17,5 mm) umożliwia montaż w standardowych rozdzielnicach, oszczędzając miejsce. Urządzenie łączy w sobie funkcję wyłącznika nadprądowego i różnicowoprądowego, zapewniając ochronę przed przeciążeniami, zwarciami oraz porażeniem prądem elektrycznym. Znamionowa zwarciowa zdolność łączeniowa 6 kA (według IEC 60947-2) gwarantuje bezpieczne wyłączenie w przypadku awarii.

• Prąd znamionowy 32 A i charakterystyka B: zapewnia selektywną ochronę obwodów o charakterze rezystancyjnym i małej indukcyjności, idealny do gniazd wtyczkowych i oświetlenia – szybkie wyłączanie przy przeciążeniach.
• Znamionowy prąd różnicowy 30 mA typ AC: wykrywa sinusoidalne prądy różnicowe, zapewniając skuteczną ochronę przeciwporażeniową w standardowych instalacjach.
• Szerokość 2 modułów (17,5 mm): kompaktowa budowa oszczędza miejsce w rozdzielnicy, ułatwiając rozbudowę instalacji.
• Montaż na szynie TH35: szybki i stabilny montaż w rozdzielnicach modułowych, zgodny z standardem DIN.
• Możliwość wyposażenia w akcesoria DX3: styki pomocnicze, wyzwalacze napięciowe i napędy – rozszerza funkcjonalność bez zmiany konstrukcji.

Zgodność z Normami

Wyłącznik różnicowo-nadprądowy P312 spełnia wymagania norm IEC 61009-1 oraz IEC 60947-2, co potwierdza jego bezpieczeństwo i niezawodność w ochronie przeciwporażeniowej i zwarciowej. Posiada certyfikację CE, umożliwiającą stosowanie w instalacjach zgodnych z obowiązującymi przepisami.

Zastosowanie

Wyłącznik P312 przeznaczony jest do ochrony obwodów odbiorczych w budynkach mieszkalnych, biurowych i przemysłowych. Dzięki kombinacji charakterystyki B i czułości 30 mA znajduje szerokie zastosowanie w następujących scenariuszach:

• Ochrona obwodów gniazd wtyczkowych w pomieszczeniach ogólnych, kuchniach, łazienkach – wrażliwość 30 mA zapewnia ochronę przed porażeniem.
• Sterowanie i ochrona oświetlenia, zwłaszcza w obwodach z dużym udziałem odbiorników rezystancyjnych.
• Zasilanie odbiorników małej mocy w szafach sterowniczych – charakterystyka B zapobiega zbędnym wyłączeniom przy rozruchu.
• Jako zabezpieczenie w podrozdzielnicach i tablicach mieszkaniowych – kompaktowa budowa 2 modułów oszczędza miejsce.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Przekrój przewodów należy dobrać do prądu znamionowego 32 A, a moment dokręcania śrub zacisków stosować zgodnie z dokumentacją producenta. Możliwe jest przyłączanie za pomocą szyn grzebieniowych lub sztyftowych – zapewnia to czytelny i uporządkowany montaż w rozdzielnicy.

FAQ

• Czy wyłącznik P312 nadaje się do ochrony obwodów gniazd wtyczkowych w mieszkaniach? Tak, charakterystyka B i prąd różnicowy 30 mA typu AC są standardowym rozwiązaniem do ochrony przeciwporażeniowej w obwodach gniazd ogólnego przeznaczenia.
• Jakie akcesoria można dołączyć do tego wyłącznika? Urządzenie jest kompatybilne z akcesoriami serii DX3: stykami pomocniczymi, wyzwalaczami napięciowymi (nadmiarowymi) oraz napędami, co pozwala na rozszerzenie funkcji monitorowania i zdalnego sterowania.
• Jaka jest szerokość modułowa wyłącznika? Wyłącznik zajmuje 2 moduły (2 x 17,5 mm = 35 mm) na szynie TH35, co zapewnia oszczędność miejsca w rozdzielnicy.
