Wyłącznik różnicowo-nadprądowy P 312 2P B 20A 30MA typ A 10KA serii DX3 | 411289 Legrand

Opis i Kluczowe Cechy

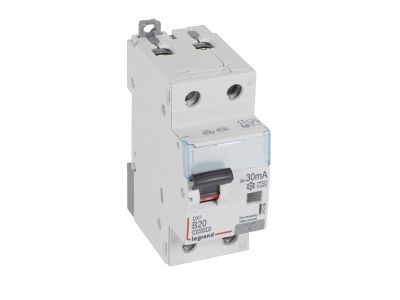

Wyłącznik różnicowo-nadprądowy P 312 serii DX3 (symbol 411289) to dwubiegunowe urządzenie ochronne o charakterystyce B, prądzie znamionowym 20 A i znamionowym prądzie różnicowym 30 mA typu A. Zapewnia kompleksową ochronę przed zwarciem, przeciążeniem oraz porażeniem prądem różnicowym, łącząc funkcje wyłącznika nadprądowego i różnicowoprądowego w jednym module o szerokości 2 x 17,5 mm. Dzięki zwarciowej zdolności łączeniowej 6 kA (zgodnie z IEC 61009-1 i IEC 60947-2) gwarantuje bezpieczne odłączenie w warunkach zwarcia, nawet w obwodach o podwyższonej mocy.

• Prąd znamionowy 20 A, charakterystyka B: Zabezpiecza obwody przed przeciążeniem i zwarciem, z szybkim wyzwalaniem przy prądach 3–5 × Iₙ, co chroni wrażliwe odbiorniki.
• Znamionowy prąd różnicowy 30 mA typ A: Wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące stałe, zapewniając ochronę przeciwporażeniową w instalacjach z przekształtnikami, oświetleniem LED czy sprzętem IT.
• Zwarciowa zdolność łączeniowa 6 kA (IEC 61009-1, IEC 60947-2): Bezpieczne rozłączanie zwarć o wysokiej energii, minimalizując ryzyko uszkodzenia instalacji i urządzeń.
• Szerokość 2 moduły (35 mm), montaż na szynie TH35: Oszczędza miejsce w rozdzielnicy i umożliwia łatwą integrację z istniejącą aparaturą modułową serii DX3.
• Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 (do 125 A): Umożliwia stosowanie szyn grzebieniowych, sztyftowych oraz akcesoriów (styki pomocnicze, wyzwalacze, napędy) z tej samej serii, co upraszcza rozbudowę instalacji.

Zgodność z Normami

Wyłącznik różnicowo-nadprądowy P 312 spełnia wymagania norm IEC 61009-1 (wyłączniki różnicowoprądowe z wbudowanym zabezpieczeniem nadprądowym) oraz IEC 60947-2 (aparatura rozdzielcza i sterownicza niskonapięciowa). Posiada certyfikację CE i jest przeznaczony do pracy w sieciach 230 V~, co potwierdza jego bezpieczeństwo i zgodność z europejskimi standardami.

Zastosowanie

Wyłącznik P 312 znajduje zastosowanie w instalacjach budynków mieszkalnych, biurowych i lekkiego przemysłu, gdzie wymagana jest ochrona przed porażeniem prądem różnicowym oraz przeciążeniem i zwarciem w jednym urządzeniu. Typ A czyni go szczególnie przydatnym w obwodach zawierających niesinusoidalne prądy upływu.

• Ochrona obwodów gniazd wtyczkowych w pomieszczeniach suchych i wilgotnych (łazienki, kuchnie).
• Zabezpieczenie linii oświetleniowych z oprawami LED lub statecznikami elektronicznymi.
• Instalacje zasilające sprzęt IT, pompy, silniki z przekształtnikami częstotliwości.
• Rozdzielnice w systemach automatyki budynkowej, gdzie konieczna jest detekcja pulsujących prądów stałych.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV), po uprzednim odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (35 mm) w rozdzielnicy o stopniu ochrony IP2X (typowym dla aparatury modułowej). Przekrój przewodów należy dobrać zgodnie z normą, uwzględniając prąd znamionowy 20 A. Moment dokręcania zacisków oraz dopuszczalne przekroje przewodów – zgodnie z dokumentacją producenta. Po zainstalowaniu należy sprawdzić poprawność działania przycisku „Test” (jeśli wyposażony).

FAQ

• Jaka jest różnica między typem A a typem AC? Typ AC wykrywa tylko prądy różnicowe sinusoidalnie zmienne, natomiast typ A dodatkowo rozpoznaje pulsujące prądy stałe, co jest niezbędne w obwodach z przekształtnikami i zasilaczami impulsowymi.
• Jaką funkcję pełni charakterystyka B? Charakterystyka B oznacza, że wyzwolenie nastąpi przy prądzie przeciążeniowym 3–5 razy większym od prądu znamionowego. Jest to zalecane do zabezpieczania obwodów z odbiornikami rezystancyjnymi i małymi silnikami, gdzie nie występują duże prądy rozruchu.
• Czy można stosować szyny grzebieniowe z tym wyłącznikiem? Tak, wyłącznik P 312 jest kompatybilny z szynami grzebieniowymi oraz sztyftowymi systemu Hager DX3, co pozwala na szybkie i estetyczne przyłączenie wielu urządzeń w rozdzielnicy.
