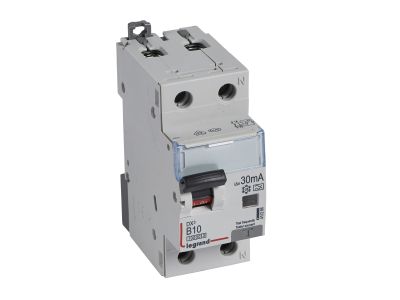

Wyłącznik różnicowo-nadprądowy P 312 2P B 10A 30MA typ A 10KA serii DX3 | 411286 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy P312 (symbol 411286) z serii DX3 to dwubiegunowe urządzenie ochronne o charakterystyce B, prądzie znamionowym 10 A i znamionowym prądzie różnicowym 30 mA typu A. Szerokość 2 modułów (35 mm) pozwala na oszczędność miejsca w rozdzielnicy, a zdolność zwarciowa 6 kA (IEC 60947-2) zapewnia niezawodne działanie w instalacjach niskiego napięcia.

• Charakterystyka B, prąd 10 A: szybkie wyzwalanie przy przeciążeniach i zwarciach w obwodach o niskich prądach rozruchowych – bezpieczeństwo dla instalacji mieszkaniowych i biurowych.
• Prąd różnicowy 30 mA, typ A: wykrywa prądy sinusoidalne oraz pulsujące stałe – skuteczna ochrona przeciwporażeniowa także w obwodach z urządzeniami elektronicznymi.
• Zdolność zwarciowa 6 kA (IEC 60947-2) / 6000 A (IEC 61009-1): wysoka odporność na prądy zwarciowe w typowych warunkach eksploatacji.
• Szerokość 2 modułów (35 mm): kompaktowa budowa ułatwia zagęszczenie aparatury w rozdzielni modułowej.
• Kompatybilność z akcesoriami serii DX3 i szynami grzebieniowymi: możliwość rozbudowy o styki pomocnicze, wyzwalacze i napędy, co zwiększa elastyczność instalacji.

Zgodność z Normami

Wyłącznik różnicowo-nadprądowy P312 spełnia wymagania norm IEC 61009-1 (zdolność zwarciowa 6000 A) oraz IEC 60947-2 (zdolność zwarciowa 6 kA przy 230 V~). Posiada certyfikat CE, potwierdzający zgodność z europejskimi wymogami bezpieczeństwa.

Zastosowanie

Urządzenie przeznaczone do ochrony obwodów odbiorczych przed skutkami przeciążeń, zwarć oraz porażenia prądem elektrycznym. Sprawdza się w instalacjach wymagających detekcji prądów różnicowych zarówno sinusoidalnych, jak i pulsujących stałych.

• Ochrona obwodów gniazd wtyczkowych w mieszkaniach, biurach i obiektach użyteczności publicznej.
• Zabezpieczenie obwodów oświetleniowych i sterowania w automatyce budynkowej.
• Ochrona urządzeń z elektroniką (komputery, sprzęt RTV, pralki, ładowarki) przed uszkodzeniem w wyniku zwarć i prądów różnicowych.
• Obwody z odbiornikami generującymi pulsujące prądy stałe (np. falowniki, zasilacze impulsowe).

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 10 A. Moment dokręcania zacisków oraz zalecany przekrój przewodów podano w dokumentacji producenta. Dopuszcza się przyłączanie za pomocą szyn grzebieniowych lub sztyftowych.

FAQ

• Jaka jest zdolność zwarciowa tego wyłącznika? Zgodnie z danymi technicznymi wynosi 6 kA według IEC 60947-2 (230 V~) oraz 6000 A według IEC 61009-1.
• Czy wyłącznik nadaje się do ochrony urządzeń z elektroniką? Tak – typ A wykrywa prądy różnicowe pulsujące stałe, charakterystyczne dla zasilaczy impulsowych, falowników i innych urządzeń elektronicznych.
• Jakie akcesoria można do niego dołączyć? Możliwe jest wyposażenie w styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe oraz napędy z serii DX3, a także podłączenie za pomocą szyn grzebieniowych.
