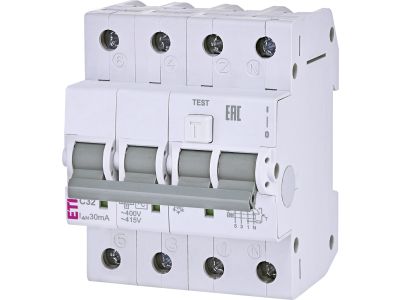

Wyłącznik różnicowo-nadprądowy 4P 32A C 0,03A typ AC KZS-4M | 002174027 Eti

Alternatywny kod produktu: KZS-4M 3p+N AC C32/0.03

Opis i Kluczowe Cechy

Wyłącznik różnicowo‑nadprądowy KZS‑4M (symbol 002174027) o budowie czterobiegunowej (4P) łączy w jednym module funkcję ochrony przeciwporażeniowej (wyłącznik różnicowoprądowy) i przeciążeniowo‑zwarciowej (wyłącznik nadprądowy). Prąd znamionowy 32 A oraz charakterystyka wyzwalania C gwarantują niezawodne zabezpieczenie obwodów o podwyższonym prądzie rozruchu (np. silników, transformatorów), natomiast prąd różnicowy 0,03 A (30 mA) zapewnia skuteczną ochronę ludzi przed porażeniem. Typ AC oznacza czułość na prądy przemienne, co jest wystarczające w typowych instalacjach domowych i biurowych.

• 4-biegunowy (4P): Zabezpiecza trójfazowe obwody odbiorcze (L1, L2, L3, N) – odłącza wszystkie bieguny przy wykryciu uszkodzenia, eliminując ryzyko pozostawienia napięcia na neutralnym przewodzie.
• Prąd znamionowy 32 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu (kuchenki indukcyjne, piece akumulacyjne, rozdzielnice warsztatowe) bez ryzyka przegrzania styków.
• Charakterystyka C: Wyzwala przy prądzie 5–10 krotności prądu znamionowego – idealna do obwodów z urządzeniami indukcyjnymi i pojemnościowymi, zapobiegając zbędnym zadziałaniom przy rozruchu.
• Prąd różnicowy 0,03 A (typ AC): Gwarantuje ochronę przeciwporażeniową w sieciach prądu przemiennego (sinusoidalnego) – szybkie odłączenie napięcia w przypadku upływu do ziemi.
• Zintegrowana konstrukcja (RCBO): Oszczędza miejsce w rozdzielnicy – zamiast dwóch oddzielnych urządzeń (RCD + MCB) montuje się jeden moduł, co skraca czas instalacji i upraszcza schemat.

Zgodność z Normami

Producent deklaruje zgodność wyłącznika z wymaganiami dyrektyw Unii Europejskiej i posiada oznakowanie CE. Urządzenie spełnia standardy obowiązujące dla hybrydowej aparatury modułowej, stosowanej w instalacjach niskiego napięcia. Dokładne numery norm (np. IEC/EN 61009‑1) dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Wyłącznik różnicowo‑nadprądowy KZS‑4M znajduje zastosowanie wszędzie tam, gdzie wymagana jest jednoczesna ochrona przeciwporażeniowa oraz przeciążeniowo‑zwarciowa w obwodach trójfazowych z przewodem neutralnym. Sprawdza się w instalacjach przemysłowych, komercyjnych i mieszkalnych.

• Zabezpieczenie trójfazowych linii gniazd wtyczkowych i odbiorników stałych (piece, kotły elektryczne, klimatyzatory).
• Ochrona obwodów silnikowych i urządzeń z napędami elektrycznymi w warsztatach i halach produkcyjnych.
• Stosowanie w rozdzielnicach budynków użyteczności publicznej (biura, sklepy, szkoły) jako główne zabezpieczenie linii oświetleniowych i siłowych.
• Modernizacja starych instalacji – zastąpienie zestawu wyłącznik nadprądowy + różnicowoprądowy pojedynczym modułem.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV) oraz znajomość obowiązujących norm instalacyjnych. Urządzenie przeznaczone jest do zabudowy na szynie montażowej TH35 (DIN 35 mm) w rozdzielnicy IP20. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Momenty dokręcania zacisków, przekroje przyłączanych przewodów oraz dopuszczalne długości odizolowania żył należy dobierać zgodnie z dokumentacją techniczną producenta. Po zakończeniu instalacji sprawdź skuteczność działania wyłącznika za pomocą przycisku TEST – przyciskaj go regularnie (co miesiąc) w celu weryfikacji sprawności toru różnicowoprądowego.

FAQ

• Jaki jest typ wyłącznika różnicowoprądowego (AC, A, F)? Model KZS‑4M to typ AC – reaguje na prądy różnicowe przemienne (sinusoidalne). Sprawdza się w instalacjach bez odbiorników generujących składową stałą (np. falowniki, ładowarki EV). W przypadku nowoczesnych urządzeń elektronicznych zalecamy typ A lub F – przed zakupem zweryfikuj specyfikację.
• Jaka jest szerokość modułu (ile jednostek modułowych)? Producent nie podaje w dostępnych danych dokładnej szerokości. Standardowo czterobiegunowe RCBO zajmują 4 moduły (szerokość ok. 72–80 mm). Dokładny wymiar znajdziesz w instrukcji montażu dołączonej do produktu.
• Jak sprawdzić, czy wyłącznik działa poprawnie po zainstalowaniu? Naciśnij przycisk TEST (oznaczony literą T lub symbolem). Wyłącznik powinien natychmiast wyłączyć wszystkie bieguny (wypadają dźwignie). Przywróć zasilanie, włączając wyłącznik (dźwignie ustawione w pozycję „I”). Jeśli nie zadziała lub zadziała z opóźnieniem – skontaktuj się z wykwalifikowanym elektrykiem.
