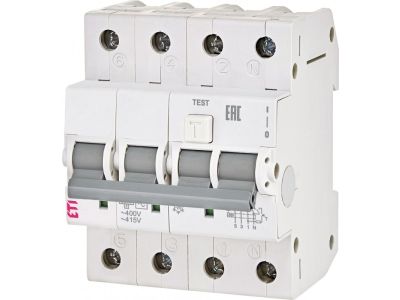

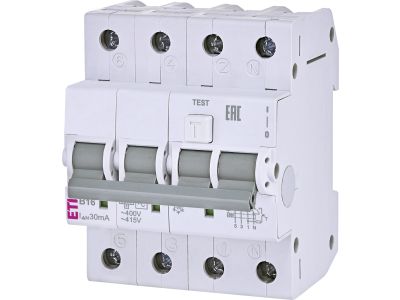

Wyłącznik różnicowo-nadprądowy 4P 16A B 0,03A typ AC KZS-4M | 002174004 Eti

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym KZS-4M o numerze katalogowym 2174004 to zaawansowane rozwiązanie od renomowanego producenta ETI, które łączy w sobie funkcjonalność dwóch kluczowych aparatów modułowych. Urządzenie to zapewnia kompleksową ochronę przeciwporażeniową poprzez wykrywanie prądów upływu o wartości znamionowej 30 mA (0,03A) oraz ochronę instalacji przed skutkami przeciążeń i zwarć dzięki wbudowanemu członowi nadprądowemu o charakterystyce B i prądzie znamionowym 16A.

• Konstrukcja 4-biegunowa: Aparat zajmuje szerokość 4 modułów, co pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności ochrony obwodów trójfazowych.
• Charakterystyka wyzwalania B: Przeznaczona do ochrony odbiorników o niskich prądach rozruchowych, co czyni go idealnym do obwodów oświetleniowych i gniazd wtykowych.
• Typ AC: Wyłącznik reaguje na prądy różnicowe sinusoidalne zmienne, co jest standardem w większości instalacji budownictwa ogólnego.
• Bezpieczeństwo: Mechanizm wyłączający odcina zasilanie na wszystkich biegunach jednocześnie, co gwarantuje pełną izolację uszkodzonego obwodu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy IEC/EN 61009, co potwierdza jego niezawodność jako wyłącznika kombinowanego (RCBO). Posiada certyfikację dopuszczającą do użytku w profesjonalnych instalacjach elektrycznych na terenie całej Unii Europejskiej, co jest gwarancją najwyższej jakości wykonania i powtarzalności parametrów technicznych.

Zastosowanie

Wyłącznik KZS-4M znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie kluczowa jest selektywność działania i oszczędność miejsca. Jest dedykowany do ochrony obwodów trójfazowych w budownictwie mieszkaniowym, komercyjnym oraz w lekkim przemyśle. Dzięki połączeniu funkcji RCD i MCB, w przypadku awarii wyłączany jest tylko konkretny, uszkodzony obwód, co minimalizuje przestoje w pracy pozostałej części instalacji. Idealnie sprawdza się w zasilaniu urządzeń AGD, maszyn warsztatowych oraz w rozdzielnicach piętrowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN TH35. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Zaleca się stosowanie przewodów o odpowiednim przekroju dostosowanym do prądu znamionowego 16A. Po zamontowaniu i podaniu napięcia, konieczne jest sprawdzenie poprawności działania członu różnicowoprądowego poprzez naciśnięcie przycisku TEST (T) umieszczonego na froncie obudowy.

FAQ

• Czy wyłącznik KZS-4M chroni przed prądem stałym pulsującym? Nie, model typu AC jest przeznaczony wyłącznie do wykrywania prądów różnicowych sinusoidalnych zmiennych. Do ochrony odbiorników generujących odkształcenia należy zastosować typ A.
• Ile modułów zajmuje ten aparat w rozdzielnicy? Wyłącznik KZS-4M zajmuje szerokość 4 standardowych modułów (ok. 72 mm).
• Jak często należy używać przycisku TEST? Zgodnie z zaleceniami producenta i dobrą praktyką inżynierską, test sprawności mechanizmu różnicowoprądowego powinien być przeprowadzany regularnie, zazwyczaj raz w miesiącu.
