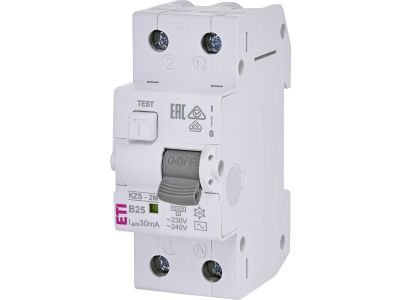

Wyłącznik różnicowo-nadprądowy 2P 25A B 0,03A typ AC KZS-2M | 002173106 Eti

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym KZS-2M o numerze katalogowym 2173106 to zaawansowane rozwiązanie od renomowanego producenta ETI, które łączy w sobie funkcjonalność dwóch urządzeń w jednej, kompaktowej obudowie o szerokości dwóch modułów (36 mm). Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A oraz charakterystyką wyzwalania typu B, co czyni je idealnym do zabezpieczania obwodów o niskich prądach rozruchowych. Znamionowy prąd różnicowy wynosi 0,03 A (30 mA), co stanowi standard w zakresie ochrony przeciwporażeniowej uzupełniającej, chroniąc użytkowników przed skutkami bezpośredniego dotyku części pod napięciem.

• Typ AC: Urządzenie jest czułe na prądy różnicowe sinusoidalne zmienne, co jest standardem w większości instalacji domowych i biurowych.
• Dwubiegunowa konstrukcja (2P): Zapewnia jednoczesne rozłączanie przewodu fazowego oraz neutralnego, co podnosi poziom bezpieczeństwa podczas prac serwisowych.
• Wskaźnik położenia styków: Wyraźna wizualizacja stanu pracy urządzenia ułatwia diagnostykę i obsługę instalacji.
• Zdolność zwarciowa: Wysoka wytrzymałość na prądy zwarciowe pozwala na bezpieczną pracę w rozbudowanych systemach rozdzielczych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co gwarantuje jego niezawodność w profesjonalnych instalacjach elektroenergetycznych. Wyłącznik KZS-2M spełnia wymagania normy PN-EN 61009-1, która określa parametry dla wyłączników różnicowoprądowych z wbudowanym zabezpieczeniem nadprądowym do użytku domowego i podobnego. Posiada certyfikację CE, co potwierdza dopuszczenie do obrotu na rynku Unii Europejskiej oraz zgodność z dyrektywami niskonapięciowymi LVD.

Zastosowanie

Wyłącznik KZS-2M 25A B 0,03A znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Dzięki charakterystyce B, jest on dedykowany do ochrony obwodów oświetleniowych, gniazd wtykowych ogólnego przeznaczenia oraz urządzeń elektronicznych, które nie generują dużych udarów prądowych przy starcie. Jest to rozwiązanie szczególnie cenione w modernizowanych rozdzielnicach, gdzie ograniczona przestrzeń na szynie DIN wymusza stosowanie aparatury zespolonej (RCBO), pozwalającej zaoszczędzić miejsce przy zachowaniu pełnej selektywności i bezpieczeństwa.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem następujących zasad:

• Montaż na szynie: Urządzenie jest przystosowane do montażu na standardowej szynie TH35 (DIN).
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski pozwalają na podłączenie przewodów o przekroju dostosowanym do prądu znamionowego 25 A, co zazwyczaj oznacza stosowanie linek lub drutów miedzianych o przekroju do 25 mm².
• Testowanie: Po instalacji oraz regularnie w trakcie eksploatacji (zgodnie z instrukcją), należy nacisnąć przycisk "T" (Test) w celu sprawdzenia poprawności działania mechanizmu różnicowoprądowego.

FAQ

1. Czy wyłącznik typu AC wykrywa prądy pulsujące DC?
Nie, wyłączniki typu AC są przeznaczone wyłącznie do wykrywania prądów różnicowych sinusoidalnych zmiennych. W przypadku instalacji z dużą ilością elektroniki mocy (np. falowniki), należy rozważyć typ A.

2. Ile modułów zajmuje KZS-2M w rozdzielnicy?
Urządzenie zajmuje szerokość dwóch standardowych modułów, czyli 36 mm.

3. Czy można go stosować jako główny wyłącznik?
KZS-2M służy do zabezpieczania konkretnych obwodów końcowych. Jako wyłącznik główny (sekcyjny) zazwyczaj stosuje się rozłączniki izolacyjne lub wyłączniki różnicowoprądowe o wyższym prądzie upływu, o ile projekt instalacji tak przewiduje.
