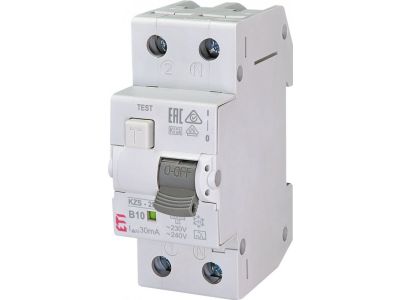

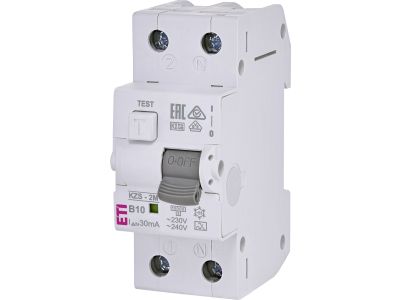

Wyłącznik różnicowo-nadprądowy 2P 10A B 0,03A typ A KZS-2M | 002173202 Eti

Alternatywny kod produktu: KZS-2M A B10/0.03

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy KZS-2M (symbol 002173202) to kompaktowe urządzenie łączące w jednym module funkcje wyłącznika przeciwporażeniowego (RCD) i nadprądowego (MCB). Wykonanie dwubiegunowe (2P) zapewnia jednoczesne rozłączanie obu biegunów, co gwarantuje pełne bezpieczeństwo w obwodzie. Prąd znamionowy 10 A oraz charakterystyka B sprawiają, że wyłącznik doskonale nadaje się do ochrony odbiorników o umiarkowanym prądzie rozruchu.

• Prąd znamionowy 10 A / Charakterystyka B: Zabezpiecza przed przeciążeniem i zwarciem w obwodach o niskich prądach rozruchowych, np. oświetlenie, gniazda, urządzenia AGD.
• Prąd różnicowy 0,03 A (30 mA) typ A: Ochrona przeciwporażeniowa w instalacjach z odbiornikami generującymi składową stałą (pulsującą), np. prostowniki, pompy, urządzenia elektroniczne.
• Zintegrowana funkcja RCD + MCB: Oszczędność miejsca w rozdzielnicy – jeden moduł zamiast dwóch, uproszczenie montażu i mniejsza liczba połączeń.
• Dwubiegunowe rozłączanie (2P): Gwarantuje odłączenie fazy i przewodu neutralnego, eliminując ryzyko pozostawienia napięcia na odłączonym obwodzie.
• Kompatybilność z szyną TH35 (DIN): Łatwy montaż w standardowych rozdzielnicach modułowych bez potrzeby stosowania dodatkowych adapterów.

Zgodność z Normami

Wyłącznik KZS-2M spełnia wymagania europejskich norm dotyczących urządzeń do zabezpieczania instalacji elektrycznych. Posiada certyfikację CE oraz jest zgodny z dyrektywami unijnymi. (Szczegółowe numery norm dostępne w dokumentacji technicznej producenta.)

Zastosowanie

Wyłącznik różnicowo-nadprądowy KZS-2M znajduje zastosowanie w instalacjach niskiego napięcia AC, szczególnie tam, gdzie wymagana jest zarówno ochrona przeciwporażeniowa, jak i nadprądowa w jednym urządzeniu.

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie linii oświetleniowych oraz obwodów zasilających urządzenia AGD (pralki, lodówki, zmywarki).
• Stosowanie w instalacjach z odbiornikami zawierającymi prostowniki lub układy impulsowe (typ A wymagany dla prądów pulsujących stałych).
• Zasilanie małych serwerowni, systemów alarmowych i innych obwodów wymagających selektywności zabezpieczeń.

Wskazówki Montażowe

Montaż wyłącznika KZS-2M może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania i upewnić się, że obwód jest odizolowany. Urządzenie montować na szynie TH35 (DIN) w rozdzielnicy o odpowiednim stopniu ochrony. Przewody podłączyć zgodnie ze schematem na obudowie – przewód fazowy (L) i neutralny (N) – dokręcając śruby momentem podanym w dokumentacji producenta. Przekrój żył dobrać do prądu znamionowego 10 A oraz przewidywanego obciążenia. Po montażu sprawdzić poprawność działania przyciskiem TEST.

FAQ

• Jaka jest charakterystyka wyzwalania (B, C, D)? Model KZS-2M posiada charakterystykę B, co oznacza wyzwalanie przy prądzie 3-5 krotności prądu znamionowego. Jest przeznaczony do obwodów o niskich prądach rozruchowych (np. oświetlenie, gniazda).
• Jaki typ prądu różnicowego posiada wyłącznik? Jest to typ A – wykrywa prądy różnicowe sinusoidalne oraz pulsujące stałe. Nadaje się do obwodów, w których występują proste prostowniki lub układy fazowo-impulsowe.
• Czy można stosować ten wyłącznik w instalacjach trójfazowych? Nie, urządzenie jest dwubiegunowe (2P) i przeznaczone wyłącznie do obwodów jednofazowych (L+N). W instalacjach trójfazowych należy stosować warianty 4-biegunowe.
