Wyłącznik przewodowy ULP L=3m | LV434197 Schneider Electric

Opis i Kluczowe Cechy

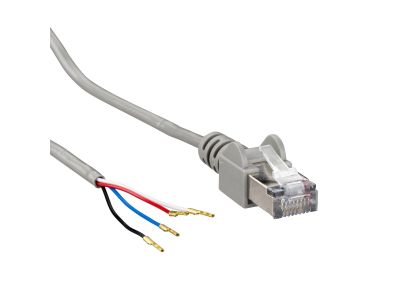

Przewód sieciowy ULP o długości 3 metrów (symbol LV434197) dedykowany do wyłączników z gamy Compact (NS630b…1600, NS1600b…3200) oraz Masterpact (NT, NW). Zaprojektowany do przesyłania sygnałów sterujących i danych w systemie ULP, zapewnia szybkie i bezpieczne połączenie między wyłącznikiem a jednostką nadrzędną bez konieczności stosowania dodatkowych złącz.

• Długość 3 m: elastyczne dopasowanie do typowych odległości montażowych w rozdzielnicy, bez ryzyka nadmiaru kabla.
• Kompatybilność z Compact NS630b…1600, NS1600b…3200: bezpośrednie podłączenie bez adapterów – oszczędność czasu podczas instalacji.
• Kompatybilność z Masterpact NT i NW: uniwersalne rozwiązanie dla dwóch głównych serii wyłączników mocy.
• Dedykowany do komunikacji ULP (Unit Link Protocol): niezawodna transmisja danych sterujących i sygnalizacji stanu w systemach automatyki.
• Gotowy do montażu – wtyczka/wtyk zgodny z gniazdem wyłącznika: eliminuje konieczność ręcznego zaciskania i ryzyko błędów połączeniowych.

Zgodność z Normami

Przewód ULP zaprojektowano zgodnie z wymaganiami norm obowiązujących dla aparatury rozdzielczej i sterowniczej. Jako element oryginalnej gamy Compact i Masterpact, spełnia rygorystyczne kryteria jakościowe i bezpieczeństwa producenta. Posiada oznaczenie CE.

Zastosowanie

Przewód ULP stosuje się do przesyłania sygnałów sterujących i danych w systemach z wyłącznikami Compact oraz Masterpact. Umożliwia zdalne sterowanie, monitoring stanu i konfigurację urządzeń.

• Łączenie wyłącznika Compact NS z systemem sterowania (PLC, BMS) w celu zdalnego wyłączania i sygnalizacji.
• Integracja wyłączników Masterpact NT/NW z siecią komunikacyjną w rozdzielnicach głównych niskiego napięcia.
• Wymiana uszkodzonego lub przedłużenie istniejącego połączenia ULP między wyłącznikiem a modułem komunikacyjnym.
• Budowa nowych instalacji z wymogiem komunikacji ULP – skraca czas okablowania i minimalizuje ryzyko błędów.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby z uprawnieniami SEP (do 1 kV) po bezwzględnym odłączeniu napięcia od wyłącznika i całej rozdzielnicy. Przewód należy podłączyć do odpowiedniego gniazda ULP w wyłączniku, zgodnie z dokumentacją techniczną urządzenia. Nie przekraczać dopuszczalnego promienia gięcia kabla. Przed załączeniem napięcia sprawdzić poprawność połączenia. Producent nie przewiduje regulacji momentu dokręcania – złącze jest wtykowe.

FAQ

• Czy przewód ULP wymaga zasilania? Nie. Przewód służy wyłącznie do transmisji sygnałów cyfrowych. Nie jest przeznaczony do przesyłania prądu roboczego.
• Do jakich wyłączników pasuje ten przewód? Do wyłączników Compact NS630b…1600, Compact NS1600b…3200, Masterpact NT i Masterpact NW (serie z gniazdem ULP).
• Czy przewód można skracać? Nie, przewód jest fabrycznie zakończony. Jakakolwiek modyfikacja może uszkodzić izolację i wpłynąć na niezawodność transmisji. Należy stosować odpowiednią długość z oferty (dostępne są inne warianty).
