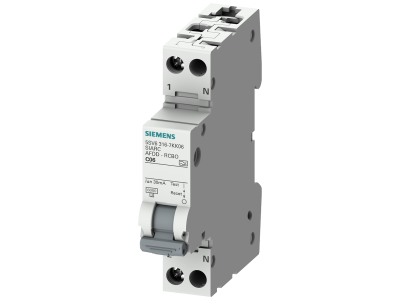

Wyłącznik przeciwpożarowy RCBOele kombi 230 V, 6 kA, 1+N, C, 10 A 30 mA, typ A, kompaktowy (1 DU) | 5SV6316-7KK10 Siemens

Alternatywny kod produktu: 5SV63167KK10

Opis i Kluczowe Cechy

Wyłącznik przeciwpożarowy RCBOele kompaktowy 5SV6316-7KK10 (1 DU) to zaawansowane rozwiązanie zabezpieczające instalację elektryczną przed zwarciami, przeciążeniami, prądami zwarciowymi doziemnymi i niebezpiecznymi łukami elektrycznymi. Zaprojektowany w technologii 1+N (1 biegun + neutralny), charakterystyce C i prądzie znamionowym 10A z wyzwalaczem różnicowoprądowym 30mA (typ A), zapewnia kompleksową ochronę przeciwpożarową oraz standardowe zabezpieczenia RCD. Kompaktowa obudowa 1 DU umożliwia montaż w standardowych rozdzielnicach.

• Ochrona przeciwpożarowa i RCD w jednym urządzeniu: Wcześniejsze wykrywanie niebezpiecznych łuków świetlnych i natychmiastowe wyłączenie chroni instalację przed pożarem, zapewniając przy tym klasyczną ochronę różnicowoprądową.
• Charakterystyka C (10A): Odpowiednia do zabezpieczania obwodów oświetleniowych, gniazd wtykowych oraz odbiorników o średnim prądzie rozruchu.
• Prąd znamionowy 10A z wyzwalaczem 30mA (typ A): Szybkie wykrywanie prądów upływowych o przebiegu sinusoidalnym i pulsującym, chroniąc przed porażeniem i zwarciami doziemnymi.
• Niezawodna detekcja łuków (AFDD): Technologia AFDD (Arc Fault Detection Device) identyfikuje nieprawidłowe wyładowania łukowe i wyłącza obwód przed powstaniem pożaru.
• Kompaktowa obudowa 1 DU: Wymiar 1 modułu (18mm szerokości) pozwala na montaż w standardowych rozdzielnicach bez konieczności modyfikacji szafy.

Zgodność z Normami

Wyłącznik przeciwpożarowy RCBOele spełnia wymagania norm europejskich dotyczących ochrony przeciwpożarowej, bezpieczeństwa instalacji elektrycznej oraz ochrony przeciwporażeniowej. Posiada deklarację zgodności CE oraz spełnia normy IEC 62606 (AFDD), IEC 61008-1 (RCD) i IEC 60898-1 (wyłączniki nadmiarowoprądowe).

Zastosowanie

Wyłącznik przeciwpożarowy RCBOele 5SV6316-7KK10 przeznaczony jest do instalacji elektrycznych wymagających podwyższonej ochrony przeciwpożarowej, zwłaszcza w miejscach narażonych na występowanie łuków elektrycznych.

• Obwody oświetleniowe w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Gniazda wtykowe w pomieszczeniach suchych i wilgotnych (łazienki, kuchnie, pomieszczenia gospodarcze).
• Instalacje zasilające urządzenia o dużej dynamice obciążenia (np. silniki, transformatory, zasilacze impulsowe).
• Obwody zasilające urządzenia o charakterze rezystancyjnym, indukcyjnym lub pojemnościowym.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Urządzenie należy montować w standardowych rozdzielnicach na szynie DIN (1 DU = 18mm). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Należy zachować odpowiednią kolejność podłączania przewodów: zasilanie (L) na wejściu, odbiornik (L) na wyjściu, neutralny (N) na odpowiednie zaciski. Po montażu przeprowadzić test działania przyciskiem TEST. Regularne przeglądy i testy funkcjonowania zalecane są co 6 miesięcy.

FAQ

• Czy wyłącznik RCBOele chroni przed zwarciami doziemnymi? Tak, posiada wbudowany wyzwalacz różnicowoprądowy 30mA (typ A), który wykrywa prądy upływowe i zwarcia doziemne, natychmiast odłączając zasilanie.
• Jaka jest maksymalna zdolność zwarciowa (Icn) wyłącznika? Maksymalna zdolność zwarciowa wynosi 6 kA, co oznacza, że wyłącznik wytrzyma zwarcia o prądzie do 6000 A bez uszkodzenia.
• Czy wyłącznik może być stosowany w instalacjach trójfazowych? Urządzenie zaprojektowane jest dla instalacji jednofazowych 230V. Do instalacji trójfazowych należy stosować odpowiednie rozwiązania 3+N lub inne kompatybilne moduły.
