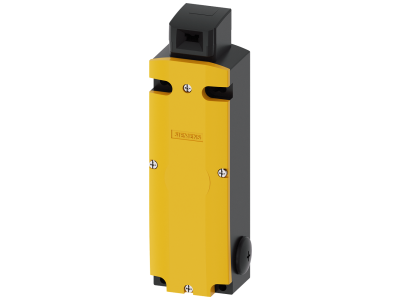

Zabezpieczający łącznik pozycyjny siła zamknięcia 2600N, 5 kierunków rozruchu, 3X | 3SE5312-0SB11 Siemens

Alternatywny kod produktu: 3SE53120SB11

Opis i Kluczowe Cechy

Zabezpieczający łącznik pozycyjny SIRIUS 3SE5 z serii Siemens (symbol 3SE5312‑0SB11) to mechaniczny wyłącznik bezpieczeństwa przeznaczony do monitorowania położenia ruchomych zabezpieczeń. Kluczowym parametrem jest siła zamknięcia 2600 N, która gwarantuje niezawodne utrzymanie drzwi, osłon czy krat ochronnych w stanie zamkniętym, nawet w przypadku znaczących obciążeń mechanicznych. Urządzenie oferuje 5 kierunków rozruchu wyzwalacza (w tym jeden od strony czołowej), co ułatwia dopasowanie do geometrii maszyny i oszczędza czas instalacji.

• Siła zamknięcia 2600 N: wysoka siła docisku zapewnia bezpieczne zablokowanie osłony, zapobiegając jej otwarciu podczas trwania niebezpiecznego stanu maszyny.
• 5 kierunków rozruchu wyzwalacza: elastyczność montażu umożliwia wybór optymalnego dojazdu dźwigni napędowej, redukując liczbę komponentów i przyspieszając instalację.
• Dźwignie napędowe montowane bez użycia śrub (obracane 4×90°): szybkie i proste ustawienie kierunku działania bez konieczności stosowania narzędzi skraca czas konfiguracji.
• Diody LED sygnalizujące status urządzenia: natychmiastowa wizualna kontrola stanu wyłącznika ułatwia diagnostykę i skraca czas przestojów.
• Kodowany wyzwalacz (ochrona przed manipulacją): przełączanie możliwe tylko za pomocą dedykowanego, zakodowanego wyzwalacza, co znacząco podnosi bezpieczeństwo i uniemożliwia przypadkowe lub nieuprawnione odblokowanie.

Zgodność z Normami

Łącznik posiada dopuszczenia IEC oraz UL, co potwierdza jego zgodność z międzynarodowymi wymaganiami bezpieczeństwa. Dzięki odpowiedniej konfiguracji przełączników urządzenie może spełniać najwyższe wymagania bezpieczeństwa na poziomie PL e (EN ISO 13849‑1) oraz SIL 3 (IEC 61508). Produkt opatrzony jest certyfikacją CE.

Zastosowanie

Zabezpieczający łącznik pozycyjny SIRIUS 3SE5 stosuje się wszędzie tam, gdzie wymagane jest monitorowanie położenia ruchomych osłon i zabezpieczeń w maszynach przemysłowych.

• Monitorowanie drzwi ochronnych w obrabiarkach, prasach i robotach przemysłowych – odcięcie zasilania lub zatrzymanie ruchu po otwarciu osłony.
• Kontrola położenia osłon i pokryw w systemach przenośnikowych i liniach pakujących.
• Blokada krat ochronnych w aplikacjach o podwyższonym ryzyku – siła zamknięcia 2600 N uniemożliwia przypadkowe otwarcie pod obciążeniem.
• Integracja z układami sterowania (PLC, przekaźniki bezpieczeństwa) jako element obwodów bezpieczeństwa do SIL 3 / PL e.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Łącznik należy montować na stabilnej powierzchni (np. płycie montażowej) zgodnie z dokumentacją techniczną producenta. Dźwignie napędowe mocuje się bez użycia śrub – należy je nasunąć i ustawić w jednym z 4 kierunków (obrót 4×90°). Przed pierwszym uruchomieniem sprawdzić poprawność działania wyzwalacza (zakodowany, zamawiany oddzielnie). Momenty dokręcania połączeń przewodów oraz przekroje przewodów dobrać zgodnie z instrukcją producenta i obowiązującymi normami.

FAQ

• Czy wyzwalacz znajduje się w zestawie? Nie, wyzwalacz (aktuator) nie wchodzi w zakres dostawy łącznika. Należy go zamówić oddzielnie – dostępna jest szeroka gama wyzwalaczy z kodowaniem 3D zapewniających podwyższoną ochronę przed manipulacją.
• Czy diody LED są standardowo montowane? Tak, w modelu 3SE5312‑0SB11 diody LED wskazują aktualny status urządzenia (np. stan zablokowania/odblokowania). Dzięki temu operator może szybko ocenić sytuację bez konieczności dodatkowego okablowania sygnalizacji.
• Jaki stopień ochrony ma ten łącznik? W dostarczonych danych nie podano stopnia IP. Dla typowej aparatury w rozdzielnicach i obudowach maszyn przyjmuje się IP20 dla połączeń elektrycznych – jednak konkretną wartość dla tego modelu należy sprawdzić w karcie katalogowej producenta.
