Zabezpieczający łącznik pozycyjny siła zamknięcia 2600N, 5 kierunków rozruchu, 3X | 3SE5312-3SD13 Siemens

Alternatywny kod produktu: 3SE53123SD13

Opis i Kluczowe Cechy

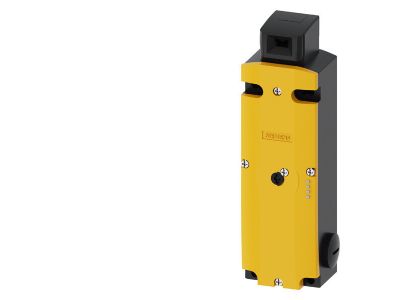

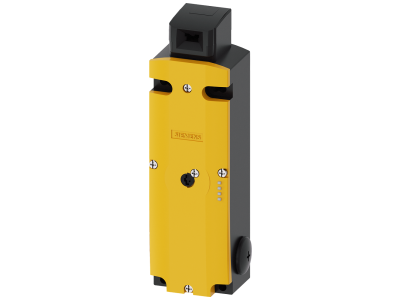

Zabezpieczający łącznik pozycyjny Siemens SIRIUS 3SE5312-3SD13 to mechaniczny wyłącznik bezpieczeństwa przeznaczony do monitorowania położenia ruchomych zabezpieczeń, takich jak drzwi ochronne, osłony czy kraty. Dzięki sile zamknięcia 2600 N oraz możliwości 5 kierunków rozruchu (w tym od strony czołowej) zapewnia elastyczny montaż i niezawodne blokowanie dostępu do stref niebezpiecznych. Dźwignie napędowe montowane bez użycia śrub można obracać 4×90°. Urządzenie wyposażono w diody LED sygnalizujące aktualny status oraz zakodowany oddzielnie wyzwalacz, który gwarantuje podwyższoną ochronę przed manipulacją.

• Siła zamknięcia 2600 N: bezpieczne utrzymanie osłon w pozycji zamkniętej nawet przy dużych obciążeniach mechanicznych, zapobiega przypadkowemu otwarciu podczas pracy maszyny.
• 5 kierunków rozruchu wyzwalacza (w tym czołowy): umożliwia dopasowanie do różnych geometrii drzwi i osłon, ułatwia integrację w istniejących konstrukcjach.
• Diody LED sygnalizujące status: szybka wizualna kontrola stanu urządzenia – komfortowa diagnostyka bez konieczności otwierania rozdzielnicy.
• Zakodowany wyzwalacz (oddzielnie): wysoka ochrona przed manipulacją – przełączanie możliwe tylko za pomocą dedykowanego klucza magnetycznego, co utrudnia celowe ominięcie zabezpieczeń.
• Dopuszczenia IEC/UL oraz możliwość spełnienia PL e / SIL 3: globalne certyfikaty potwierdzają niezawodność w układach bezpieczeństwa, a odpowiednia konfiguracja pozwala osiągnąć najwyższy poziom ryzyka wg norm EN ISO 13849 i IEC 62061.

Zgodność z Normami

Łącznik pozycyjny 3SE5312-3SD13 posiada dopuszczenia IEC oraz UL, co potwierdza jego zgodność z międzynarodowymi wymaganiami dla aparatury bezpieczeństwa. Dzięki odpowiedniej konfiguracji przełączników możliwe jest spełnienie wymagań dla Performance Level e (PL e) według EN ISO 13849 oraz Safety Integrity Level 3 (SIL 3) według IEC 62061. Urządzenie posiada certyfikat CE.

Zastosowanie

Mechaniczne wyłączniki bezpieczeństwa serii SIRIUS 3SE5 znajdują zastosowanie tam, gdzie konieczne jest niezawodne monitorowanie położenia ruchomych zabezpieczeń i blokada dostępu do stref niebezpiecznych. Łącznik pozycyjny z siłą zamknięcia 2600N idealnie sprawdza się w:

• monitorowaniu drzwi ochronnych i osłon w maszynach przemysłowych (tokarki, prasy, roboty spawalnicze),
• blokowaniu pokryw i krat ochronnych w instalacjach transportu bliskiego (przenośniki, windy towarowe),
• kontroli dostępu do stref zagrożenia w liniach produkcyjnych pakowania i montażu,
• zabezpieczaniu włazów i klap w obiektach infrastruktury technicznej (np. stacje uzdatniania wody).

Wskazówki Montażowe

Montaż wyłącznika bezpieczeństwa może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Łącznik mocowany jest na szynie TH35 (DIN) lub bezpośrednio na konstrukcji maszyny za pomocą dźwigni napędowych montowanych bez śrub. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające w całym obwodzie. Momenty dokręcania połączeń elektrycznych należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobierz do spodziewanego prądu w obwodzie bezpieczeństwa (parametry prądowe nie zostały podane w karcie katalogowej – obowiązuje dobór zgodny z DTR urządzenia i normą PN-HD 60364). Pamiętaj, że wyzwalacz (kodowany klucz magnetyczny) nie wchodzi w zakres dostawy i należy go zamówić oddzielnie.

FAQ

• Czy łącznik pozycyjny posiada podświetlenie LED? Tak, urządzenie wyposażono w diody LED wskazujące aktualny status (np. zamknięty/otwarty). Służą one do szybkiej diagnostyki wizualnej – nie jest to podświetlenie przycisku, lecz wskaźnik stanu pracy.
• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podaje konkretnego stopnia IP w danych katalogowych dla modelu 3SE5312-3SD13. Zgodnie z ogólną zasadą branżową dla aparatury montowanej w rozdzielnicach przyjmuje się typowo IP20. W przypadku montażu w strefach o podwyższonej wilgotności lub zapyleniu wymagane jest zastosowanie dodatkowej obudowy.
• Czy wyzwalacz jest w zestawie z łącznikiem? Nie, wyzwalacz (zakodowany oddzielnie) nie wchodzi w zakres dostawy wyłącznika bezpieczeństwa. Należy go zamówić osobno jako akcesorium – tylko dedykowany klucz magnetyczny umożliwia przełączenie styków i zapewnia wymaganą ochronę przed manipulacją.
