Wyłącznik pozycyjny, obudowa metal. 40 mm, EN50041, Przyłącze urządzeń | 3SE5112-0CH51 Siemens

Alternatywny kod produktu: 3SE51120CH51

Opis i Kluczowe Cechy

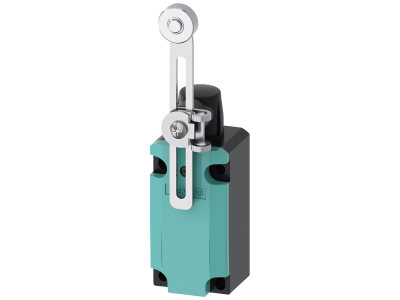

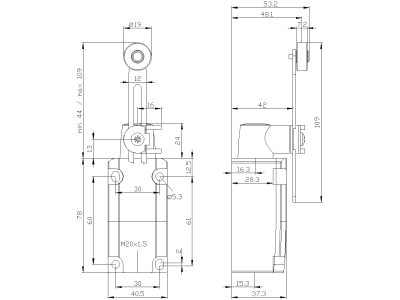

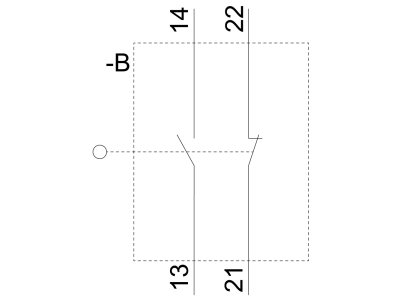

Wyłącznik pozycyjny Siemens z serii SIRIUS 3SE5, symbol 3SE5112-0CH51, w obudowie metalowej o szerokości 40 mm (zgodnie z EN 50041). Wyposażony w jeden zestyk normalnie otwarty (NO) i jeden normalnie zamknięty (NC) o działaniu migowym (styk przełączny). Napęd obrotowy z regulacją długości po obu stronach oraz dźwignia metalowa 100 mm z rolką ze stali szlachetnej 19 mm zapewniają precyzyjne i trwałe wykrywanie położeń elementów maszyn. Przyłącze urządzeń wykonane jako 1x gwint M20×1,5.

• Obudowa metalowa 40 mm (EN 50041): Wysoka wytrzymałość mechaniczna i odporność na uderzenia w warunkach przemysłowych.
• Styki migowe 1NO+1NC: Szybkie przełączenie bez drgań – eliminacja ryzyka niekontrolowanego załączania/rozwierania.
• Napęd obrotowy z regulacją długości (prawo/lewo): Elastyczne dopasowanie drogi i siły przełączania do konkretnego zastosowania maszynowego.
• Dźwignia metalowa 100 mm + rolka ze stali szlachetnej 19 mm: Trwałość w trudnych środowiskach (wilgoć, pył) i precyzyjna detekcja nawet przy ograniczonych przestrzeniach montażowych.
• Przyłącze urządzeń M20×1,5: Prosty i pewny montaż przewodów, redukcja czasu instalacji.

Zgodność z Normami

Produkt spełnia wymagania normy EN 50041 dotyczącej wyłączników pozycyjnych. Urządzenia serii 3SE5 posiadają dopuszczenia IEC i UL, potwierdzające zgodność z międzynarodowymi standardami bezpieczeństwa. W zależności od konfiguracji systemu można osiągnąć poziom bezpieczeństwa SIL 3 / PL e – dla konkretnego symbolu należy sprawdzić dokumentację producenta.

Zastosowanie

Wyłącznik pozycyjny 3SE5112-0CH51 przeznaczony jest do rejestracji położenia elementów maszyn i nadzorowania ustawienia urządzeń ochronnych. Sprawdza się w aplikacjach wymagających dokładnego wykrywania krańcowych pozycji roboczych.

• Sterowanie sekwencjami ruchu w przenośnikach, siłownikach liniowych i obrotowych.
• Nadzór położenia osłon, drzwi i klap w strefach niebezpiecznych.
• Sygnalizacja stanu pracy w automatyce budynkowej i przemyśle (z wykorzystaniem diod LED jako opcja – sprawdź akcesoria).
• Impulsowanie układów PLC, styczników lub przekaźników w liniach produkcyjnych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie mocuje się na szynie TH35 (DIN) lub bezpośrednio do podłoża za pomocą otworów w obudowie. Przewody przyłącza M20×1,5 należy prowadzić zgodnie z przekrojem dobranym do obciążenia (patrz dokumentacja producenta). Moment dokręcania zacisków – według karty katalogowej. Przed uruchomieniem sprawdzić poprawność działania dźwigni i rolek.

FAQ

• Czy ten wyłącznik pozycyjny ma wbudowane podświetlenie LED? W dostarczonych danych nie ma informacji o podświetleniu dla symbolu 3SE5112-0CH51. W serii 3SE5 dostępne są warianty z diodą LED jako opcja (sprawdź akcesoria lub inne indeksy).
• Jaki jest stopień ochrony (IP) dla tego modelu? Producent nie podaje w opisie stopnia ochrony dla tego konkretnego egzemplarza. Standardowo wyłączniki w obudowach metalowych w trudnych warunkach przemysłowych często oferują IP67 – zalecamy weryfikację w karcie katalogowej.
• Jak działa tryb pracy styku – „migowe”? Styki migowe (ang. snap-action) zwierają się lub rozwierają skokowo przy przekroczeniu punktu przełączania, niezależnie od prędkości ruchu dźwigni. Gwarantuje to czystość sygnału i eliminację drgań styków.
