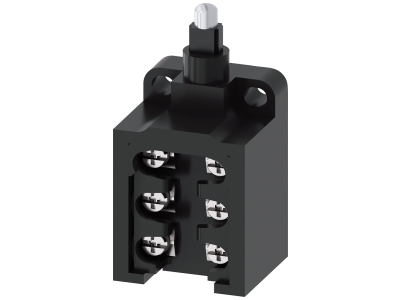

Wyłącznik pozycyjny, obudowa z tw. szt. 30mm 1NO/2NC zestyki pełzające | 3SE5250-0KC05 Siemens

Alternatywny kod produktu: 3SE52500KC05

Opis i Kluczowe Cechy

Wyłącznik pozycyjny Siemens Syrii 3SE5250-0KC05 to nieobudowany łącznik drogowy z obudową z tworzywa sztucznego o wymiarze montażowym 30 mm, wyposażony w zestyk pełzający 1NO/2NC. Zaprojektowany jako łącznik pomocniczy w szafach sterowniczych, łączy kompaktową budowę z odpornym na ścieranie metalowym popychaczem, co zapewnia długą żywotność mechaniczną w trudnych warunkach zabudowy.

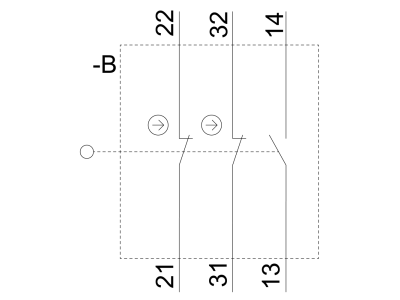

• Zestyki pełzające 1NO/2NC: Gwarancja niezawodnego przełączania przy małych prądach sygnałowych – idealne do sterowania stycznikami, przekaźnikami lub wejściami PLC bez ryzyka powstawania drgań styków.
• Metalowy popychacz: Wytrzymała konstrukcja zwiększa odporność na ścieranie mechaniczne w porównaniu do standardowych popychaczy tworzywowych, co przekłada się na dłuższą żywotność w aplikacjach o częstym przełączaniu.
• Punkty montażu i przełączania zgodne z EN 50047: Umożliwiają łatwe zastąpienie lub integrację z istniejącymi systemami w standardowej szafie sterowniczej bez konieczności modyfikacji otworów montażowych.
• Kompaktowa budowa (30 mm): Oszczędność miejsca w rozdzielnicy – idealne rozwiązanie do ciasnych warunków instalacyjnych, gdzie liczy się każdy milimetr.
• Dopuszczenia międzynarodowe (IEC, UL): Potwierdzona zgodność z globalnymi normami bezpieczeństwa i niezawodności, co ułatwia eksport maszyn i urządzeń.

Zgodność z Normami

Łącznik spełnia wymagania normy EN 50047 dotyczącej punktów montażu i przełączania łączników pozycyjnych. Posiada dopuszczenia według IEC oraz UL, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach na całym świecie. Urządzenie oznaczone jest znakiem CE i produkowane zgodnie z systemem zarządzania jakością Siemens SiriuS business.

Zastosowanie

Wyłącznik 3SE5250-0KC05 znajduje zastosowanie przede wszystkim jako łącznik pomocniczy w szafach sterowniczych, w miejscach ograniczonej przestrzeni, gdzie nie występuje bezpośrednie narażenie na wilgoć i kurz. Dzięki niewielkim rozmiarom i wytrzymałej konstrukcji sprawdza się w różnorodnych aplikacjach automatyki przemysłowej.

• Łącznik pomocniczy do sygnalizacji położenia mechanicznego elementów (np. krańcówek, zaworów, siłowników) w szafach sterowniczych.
• Element układów bezpieczeństwa wymagający potwierdzenia stanu (np. pozycji drzwi, osłon) – zestyki 1NO/2NC zapewniają separację sygnałów.
• Sterowanie impulsami do styczników lub przekaźników w ciasnych rozdzielnicach maszyn, gdzie standardowe łączniki nie mieszczą się.
• Zastosowanie w systemach automatyki budynkowej (w suchych pomieszczeniach) do sygnalizacji położenia klap, przepustnic lub rolet.

Wskazówki Montażowe

Montaż wyłącznika może być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie mocowane jest za pomocą otworów montażowych (zgodnie z normą EN 50047) lub dedykowanych elementów. Momenty dokręcania śrub zacisków oraz przekroje przyłączanych przewodów należy dobierać zgodnie z dokumentacją techniczną producenta (podana w instrukcji). Zaleca się stosowanie przewodów o przekroju dostosowanym do obciążenia – w aplikacjach sygnałowych przekrój 0,5–1,5 mm². Nie montować w miejscach narażonych na bezpośrednie działanie wilgoci, kurzu lub drgań przekraczających specyfikację urządzenia.

FAQ

• Jaki rodzaj zestyku ma wyłącznik 3SE5250-0KC05? Wyłącznik wyposażony jest w zestyki pełzające (ang. slow‑make/slow‑break) w układzie 1NO/2NC. Oznacza to, że styki przełączają się powoli i niezawodnie, co jest szczególnie ważne w obwodach sygnałowych o małym prądzie, gdzie standardowe styki migowe mogą generować drgania i fałszywe impulsy.
• Jaki jest stopień ochrony (IP) tego łącznika? Producent nie podaje wartości IP dla tego modelu, ponieważ jest to nieobudowany łącznik przeznaczony do montażu wewnątrz szaf sterowniczych (strefa sucha i wolna od kurzu). W typowej aplikacji w szafie (IP20) nie wymaga dodatkowej ochrony przed pyłem i wilgocią.
• Czy wyłącznik posiada podświetlenie / element LED? Nie. Model 3SE5250-0KC05 to wyłącznik pozycyjny bez wbudowanego podświetlenia. Do sygnalizacji optycznej należy zastosować oddzielny moduł lampki sygnalizacyjnej lub przekaźnik z wyjściem LED.
