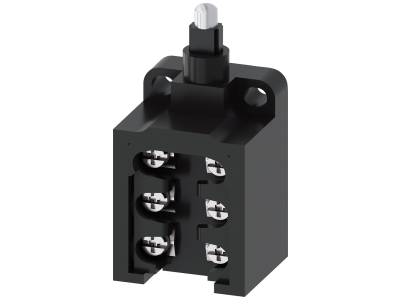

Wyłącznik pozycyjny SIRIUS, OTWARTA OBUDOWA Z TWORZYWA 30MM, , STYKI MIGOWE 1NO/2NC, Z METALOWYM TRZ | 3SE5250-0LC05 Siemens

Alternatywny kod produktu: 3SE52500LC05

Opis i Kluczowe Cechy

Wyłącznik pozycyjny SIRIUS 3SE5250-0LC05 firmy Siemens przeznaczony jest do precyzyjnego wykrywania położeń krańcowych w aplikacjach przemysłowych. Wyposażony w otwartą obudowę z tworzywa o średnicy 30 mm oraz metalowy trzpień, zapewnia trwałość i niezawodność w wymagających warunkach. Konfiguracja styków migowych 1NO/2NC umożliwia jednoczesne sygnalizowanie osiągnięcia krańca i bezpieczne zatrzymanie ruchu.

• Styki migowe 1NO/2NC: jeden styk normalnie otwarty i dwa normalnie zamknięte – pozwalają na realizację pętli bezpieczeństwa (NC) oraz sygnalizacji stanu (NO) w jednym urządzeniu.
• Otwarta obudowa z tworzywa (30 mm): lekka, odporna na korozję konstrukcja ułatwia montaż w ograniczonej przestrzeni na maszynach i urządzeniach.
• Metalowy trzpień: wytrzymały element uruchamiający, odporny na ścieranie i uderzenia mechaniczne.
• Zastosowanie w pozycjonowaniu: niezawodne wykrywanie granic ruchu elementów liniowych i obrotowych.
• Kompatybilność z systemami SIRIUS: łatwa integracja z innymi elementami rodziny Siemens, co upraszcza projektowanie i utrzymanie linii produkcyjnych.

Zgodność z Normami

Wyłącznik pozycyjny 3SE5250-0LC05 spełnia wymogi europejskich norm dotyczących aparatury łączeniowej i sterowniczej, posiada certyfikat CE. Produkt został zaprojektowany zgodnie z aktualnymi standardami bezpieczeństwa w automatyce przemysłowej.

Zastosowanie

Wyłącznik pozycyjny SIRIUS znajduje zastosowanie wszędzie tam, gdzie konieczne jest dokładne monitorowanie położenia elementów ruchomych – zarówno w maszynach, jak i liniach transportowych.

• Pozycjonowanie krańcowe w systemach podajników, przenośników i siłowników.
• Bezpieczne zatrzymanie ruchu w aplikacjach wymagających dwóch kanałów bezpieczeństwa (wykorzystanie styków NC).
• Sygnalizacja osiągnięcia położenia referencyjnego dla sterowników PLC lub przekaźników.
• Zastosowanie w bramach, klapach, zaworach i innych urządzeniach o ograniczonym zakresie ruchu.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika pozycyjnego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie mocowane jest bezpośrednio do konstrukcji maszyny za pomocą gwintu M30 lub odpowiednich uchwytów (w zależności od wersji obudowy). Przekrój przewodów przyłączeniowych należy dobrać do prądu obciążenia, a moment dokręcania śrub zaciskowych – zgodnie z dokumentacją producenta. Należy zachować odpowiednie odstępy izolacyjne oraz unikać narażania styków migowych na pył i wilgoć (w razie potrzeby stosować osłony).

FAQ

• Czy wyłącznik ma podświetlenie lub wbudowany LED? Nie, w modelu 3SE5250-0LC05 nie przewidziano podświetlenia. Jest to klasyczny wyłącznik pozycyjny z mechanicznymi stykami migowymi.
• Jaki stopień ochrony IP ma to urządzenie? Producent nie deklaruje w nazwie konkretnego stopnia IP. Ze względu na otwartą obudowę z tworzywa zaleca się dodatkową osłonę lub montaż w suchym, zacisznym miejscu, aby uniknąć przedostania się zanieczyszczeń.
• Jakie tryby pracy styków są dostępne? Styki migowe działają w trybie przełącznym – 1NO (normalnie otwarty) i 2NC (normalnie zamknięte). Po naciśnięciu trzpienia styki zmieniają stan: NO zwiera się, NC rozwierają.
