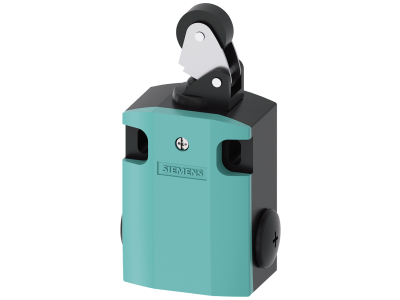

Wyłącznik pozycyjny, obudowa metal. szer. 56mm, 1NO/1NC zestyki pełzające | 3SE5122-0BE01 Siemens

Alternatywny kod produktu: 3SE51220BE01

Opis i Kluczowe Cechy

Wyłącznik pozycyjny z serii SIRIUS 3SE5 firmy Siemens o symbolu 3SE5122-0BE01 to mechaniczny łącznik drogowy w metalowej obudowie o szerokości 56 mm, wyposażony w styki pełzające 1NO/1NC. Został zaprojektowany do precyzyjnej rejestracji pozycji i położenia elementów maszyn oraz do nadzorowania ustawienia urządzeń ochronnych. Metalowa obudowa gwarantuje wysoką odporność mechaniczną, a zastosowanie styków pełzających zapewnia niezawodne przełączanie sygnałów sterujących w trudnych warunkach przemysłowych.

• Metalowa obudowa (szer. 56 mm): wytrzymała konstrukcja odporna na uszkodzenia mechaniczne i udary, wydłużająca żywotność urządzenia w wymagającym środowisku produkcyjnym.
• Styki pełzające 1NO/1NC: zapewniają pewne i powtarzalne przełączanie sygnałów sterujących, umożliwiając jednoczesne załączanie i rozłączanie obwodów przy małych obciążeniach.
• Zgodność z normami mocowania EN 50047 oraz EN 50041: uniwersalne punkty montażowe ułatwiające integrację z istniejącymi maszynami i liniami produkcyjnymi.
• Międzynarodowe dopuszczenia (IEC, UL): potwierdzają możliwość stosowania w instalacjach na całym świecie, spełniając rygorystyczne wymagania bezpieczeństwa.
• Możliwość konfiguracji do poziomu bezpieczeństwa PL e lub SIL 3: w odpowiedniej konfiguracji urządzenie może być używane w systemach bezpieczeństwa maszyn (szczegóły w dokumentacji technicznej).

Zgodność z Normami

Wyłącznik pozycyjny 3SE5122-0BE01 został zaprojektowany zgodnie z normami EN 50047 oraz EN 50041, co gwarantuje standardowe wymiary mocowania i punktów przełączania. Posiada dopuszczenia IEC oraz UL, a także certyfikat CE. W zależności od konfiguracji systemu może spełniać wymagania bezpieczeństwa do poziomu PL e (EN ISO 13849-1) lub SIL 3 (IEC 61508).

Zastosowanie

Wyłącznik pozycyjny przeznaczony jest do rejestracji położenia ruchomych części maszyn oraz do nadzorowania ustawienia osłon i urządzeń ochronnych. Sprawdza się zarówno w prostych aplikacjach sterowania, jak i w systemach bezpieczeństwa.

• Nadzorowanie położenia siłowników, zaworów i przesuwów w maszynach produkcyjnych.
• Rejestracja krańcowych położeń w transporcie taśmowym, podajnikach i przenośnikach.
• Sterowanie sekwencjami ruchu w zautomatyzowanych liniach montażowych.
• Funkcja bezpieczeństwa – nadzorowanie zamknięcia osłon i drzwi w systemach z wymaganiami PL e/SIL 3 (po odpowiedniej konfiguracji).

Wskazówki Montażowe

Montaż i podłączenie wyłącznika pozycyjnego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na płaskiej powierzchni za pomocą otworów mocujących zgodnych z EN 50047/EN 50041. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia (zalecenia producenta). Moment dokręcania zacisków oraz parametry przyłączeniowe należy sprawdzić w dokumentacji technicznej dostarczonej z produktem.

FAQ

• Czy wyłącznik posiada wbudowane podświetlenie LED? W dostarczonych danych nie ma informacji o diodzie LED w tym wariancie. Niektóre warianty serii 3SE5 mogą być wyposażone we wskaźnik statusu – zalecamy sprawdzenie karty katalogowej konkretnego modelu.
• Jaki stopień ochrony IP ma to urządzenie? Stopień ochrony IP nie został podany w przekazanych danych. Należy odnieść się do oficjalnej dokumentacji technicznej producenta lub oznaczeń na obudowie.

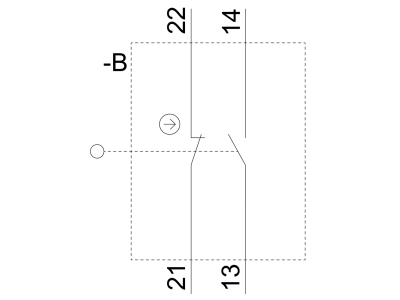

• Jaką funkcję pełnią styki pełzające 1NO/1NC? Styki pełzające zapewniają czyste przełączanie przy małych prądach i napięciach sterujących, minimalizując ryzyko drgań styków. Zwarcie NO (normalnie otwarty) sygnalizuje zadziałanie wyłącznika, a rozwarcie NC (normalnie zamknięty) może być użyte do detekcji awarii lub w pętli bezpieczeństwa.
