Wyłącznik pozycyjny, obudowa z tw. szt. 40mm, EN50041, Przyłącze urządzeń | 3SE5132-0CR01 Siemens

Alternatywny kod produktu: 3SE51320CR01

Opis i Kluczowe Cechy

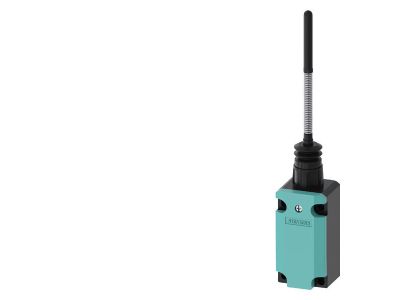

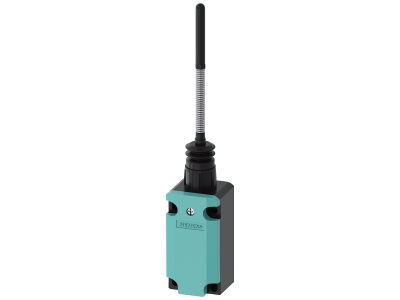

Wyłącznik pozycyjny Siemens 3SE5132-0CR01 z serii SIRIUS 3SE5 to mechaniczny łącznik drogowy przeznaczony do rejestracji pozycji i położenia elementów maszyn oraz nadzorowania ustawienia urządzeń ochronnych. Obudowa z tworzywa sztucznego o wymiarach 40 mm (wg EN50041) zapewnia kompaktową i trwałą konstrukcję. Modułowa budowa serii 3SE5 umożliwia tworzenie wielu wariantów przy minimalnej liczbie typów magazynowych. Zintegrowane diody LED sygnalizują aktualny status urządzenia, a technika szybkozłączy skraca czas podłączania.

• Obudowa z tworzywa sztucznego 40 mm (EN50041): Kompaktowa i wytrzymała konstrukcja dostosowana do standardowych wymogów montażowych w przemyśle.
• Modułowa konstrukcja: Umożliwia elastyczną konfigurację i łatwą rozbudowę systemu przy zachowaniu niewielkiej liczby wariantów magazynowych.
• Wskaźniki statusu LED: Diody LED informują o bieżącym stanie urządzenia, ułatwiając diagnostykę i serwis.
• Technika szybkozłączy: Znaczne skrócenie czasu podłączania przewodów, co przyspiesza instalację i modernizacje.
• Globalne dopuszczenia (IEC, UL): Certyfikaty umożliwiają stosowanie produktu w instalacjach na całym świecie.

Zgodność z Normami

Produkt spełnia wymagania normy EN50041 dotyczącej obudów i mocowań łączników drogowych. Posiada dopuszczenia IEC oraz UL, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa i jakości. Odpowiednia konfiguracja przełączników pozwala osiągnąć poziom bezpieczeństwa PL e (ISO 13849-1) oraz SIL 3 (IEC 61508).

Zastosowanie

Wyłącznik pozycyjny Siemens 3SE5132-0CR01 znajduje zastosowanie w systemach automatyki przemysłowej do rejestracji położenia elementów maszyn oraz nadzorowania urządzeń ochronnych.

• Rejestracja skrajnych położeń suwaków, siłowników i innych elementów ruchomych w maszynach.
• Nadzorowanie ustawienia osłon, klap i drzwi ochronnych w celu zapewnienia bezpieczeństwa operatorów.
• Sterowanie sekwencjami ruchu w zautomatyzowanych liniach produkcyjnych.
• Współpraca z systemami bezpieczeństwa (ASIsafe) do budowy obwodów sterujących o podwyższonej niezawodności.

Wskazówki Montażowe

Montaż wyłącznika pozycyjnego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu mechanicznego na elementach maszyn zgodnie z wytycznymi producenta. Moment dokręcania śrub mocujących oraz połączeń przewodów należy stosować zgodnie z dokumentacją techniczną. Przekrój przewodów dobrać do spodziewanego obciążenia prądowego (zgodnie z danymi katalogowymi).

FAQ

• Czy wyłącznik pozycyjny ma wbudowane podświetlenie LED? Seria 3SE5 wyposażona jest w diody LED sygnalizujące status urządzenia – nie jest to standardowe podświetlenie przycisku, ale wskaźnik stanu.
• Jaki jest stopień ochrony obudowy? W dostępnych danych nie podano konkretnego stopnia IP. Standardowo łączniki drogowe w obudowach z tworzywa sztucznego mogą mieć IP65 lub wyższy – zalecamy sprawdzenie karty katalogowej producenta dla konkretnego wariantu.
• Czy produkt jest zgodny z wymaganiami SIL 3? Tak, przy odpowiedniej konfiguracji przełączników i zastosowaniu w systemie bezpieczeństwa, możliwe jest osiągnięcie poziomu SIL 3 (IEC 61508) oraz PL e (ISO 13849-1).
