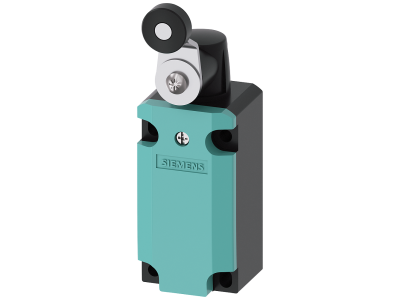

Wyłącznik pozycyjny obudowa z tworzywa, szer. 40mm do EN50041, z podł. 1X (M20X1,5) 1NO/2NC | 3SE5132-0KJ01 Siemens

Alternatywny kod produktu: 3SE51320KJ01

Opis i Kluczowe Cechy

Wyłącznik pozycyjny o symbolu 3SE5132-0KJ01 w obudowie z tworzywa sztucznego, przystosowany do montażu zgodnego z normą EN50041. Szerokość 40 mm ułatwia integrację w standardowych aplikacjach, a zestyk 1NO/2NC (jeden zwierny, dwa rozwierne) zapewnia elastyczność w konfiguracji sygnalizacji i sterowania. Podłączenie wykonano za pomocą jednego dławika M20x1,5, co upraszcza instalację w typowych puszkach i szafach sterowniczych.

• Styki 1NO/2NC: umożliwiają redundantne sygnalizowanie położenia – jeden zestyk zwierny do potwierdzania załączenia, dwa rozwierne do niezależnego odcinania obwodów bezpieczeństwa.
• Szerokość 40 mm: kompaktowa obudowa dopasowana do standardowych mocowań według EN50041, co oszczędza miejsce w rozdzielnicach i szafach.
• Podłączenie M20x1,5: jeden otwór dławikowy umożliwia szybkie i szczelne wprowadzenie przewodu o średnicy odpowiedniej dla tego gwintu.
• Obudowa z tworzywa: lekka konstrukcja odporna na większość środowisk przemysłowych, nie wymaga dodatkowego uziemiania obudowy.
• Zgodność z normą EN50041: gwarantuje kompatybilność wymiarową i mechaniczną z typowymi akcesoriami i siłownikami krańcowymi.

Zgodność z Normami

Wyłącznik pozycyjny 3SE5132-0KJ01 został zaprojektowany zgodnie z normą EN50041 dotyczącą obudów łączników krańcowych. Posiada oznaczenie CE potwierdzające spełnienie zasadniczych wymagań odpowiednich dyrektyw Unii Europejskiej. Szczegółowe dane dotyczące pozostałych norm (np. IEC/EN 60947-5-1) nie zostały ujawnione w dostępnej dokumentacji – w przypadku potrzeby weryfikacji prosimy o kontakt z producentem.

Zastosowanie

Wyłącznik pozycyjny sprawdza się wszędzie tam, gdzie konieczne jest precyzyjne sygnalizowanie położenia elementów ruchomych w maszynach i urządzeniach. Typowe scenariusze użycia:

• Sterowanie krańcowe w siłownikach liniowych i pneumatycznych – zatrzymanie lub zmiana kierunku ruchu po osiągnięciu skrajnego położenia.
• Sygnlizacja stanu w systemach automatyki budynkowej (np. położenie klap, żaluzji, bram) z wykorzystaniem jednego styku NO.
• Bezpieczeństwo maszyn – rozwierne styki NC mogą być włączone w obwody zatrzymania awaryjnego lub blokad dostępu (pod warunkiem zastosowania odpowiednich do kategorii bezpieczeństwa).
• Interfejs wejściowy dla sterowników PLC – suchy kontakt 1NO do odczytywania stanu położenia.

Wskazówki Montażowe

Montaż wyłącznika pozycyjnego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP oraz znajomość przepisów BHP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie od zasilanego obwodu. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) lub bezpośrednio na powierzchni za pomocą otworów montażowych – szczegóły znajdują się w dokumentacji producenta. Dokręcaj dławik M20x1,5 odpowiednim momentem (zgodnie z instrukcją) oraz stosuj przewody o przekroju dobranym do spodziewanego prądu obciążenia (maksymalny prąd znamionowy nie został określony – dobór należy uzgodnić z producentem). Nie przekraczaj dopuszczalnych parametrów środowiskowych (temperatura, wilgotność) podanych w karcie katalogowej.

FAQ

• Czy wyłącznik ma podświetlenie? W dostępnych danych nie ma informacji o podświetleniu – model 3SE5132-0KJ01 nie jest wyposażony w diodę LED ani element świetlny. Służy wyłącznie do przekazywania sygnału elektrycznego.
• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podaje stopnia ochrony w nazwie ani w dostępnych danych. W praktyce obudowy z tworzywa stosowane w normie EN50041 często oferują co najmniej IP65 przy zastosowaniu odpowiednich dławików i uszczelek, jednak bez oficjalnej specyfikacji zalecamy sprawdzenie w karcie katalogowej lub kontakt z dostawcą.
• Tryb pracy styku – czy styki są normalnie otwarte czy zamknięte? Wyłącznik posiada jeden styk zwierny (1NO) – normalnie otwarty, oraz dwa styki rozwierne (2NC) – normalnie zamknięte. Oznacza to, że w stanie spoczynku styki NC przewodzą, a styk NO nie przewodzi. Po aktywacji (naciśnięciu dźwigni/rolki) styki zmieniają stan.
