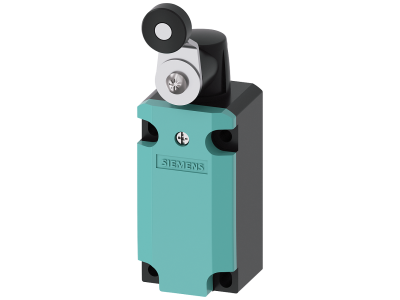

Wyłącznik pozycyjny, obudowa z tworzyw, szerokość 40MM, do EN50041,z podł. 1X (M20X1.5) 1NO/1NC STYK | 3SE5132-0BJ01 Siemens

Alternatywny kod produktu: 3SE51320BJ01

Opis i Kluczowe Cechy

Wyłącznik pozycyjny o symbolu 3SE5132-0BJ01 przeznaczony do precyzyjnego wykrywania położenia elementów mechanicznych. Kompaktowa obudowa z tworzywa sztucznego o szerokości 40 mm, wyposażona w jeden styk normalnie otwarty (1NO) i jeden styk normalnie zamknięty (1NC). Zgodność z normą wymiarową EN50041 oraz pojedyncze wejście dławnicy M20x1.5 ułatwiają integrację w istniejących systemach sterowania.

• Układ styków 1NO/1NC: Umożliwia realizację zarówno obwodów załączających (NO), jak i rozłączających (NC) w jednym urządzeniu – idealne do zabezpieczeń maszyn i sygnalizacji krańcowej.
• Obudowa z tworzywa sztucznego: Lekka, odporna na korozję i agresywne środowiska, co wydłuża żywotność w warunkach przemysłowych.
• Szerokość 40 mm: Kompaktowa konstrukcja pozwala na montaż w ograniczonej przestrzeni bez utraty funkcjonalności.
• Podłączenie M20x1.5: Standardowy gwint dławnicy ułatwia szybkie i szczelne prowadzenie przewodów, redukując czas instalacji.
• Zgodność z normą EN50041: Unifikacja wymiarów obudowy i otworów montażowych zapewnia wymienność z innymi wyłącznikami tej serii.

Zgodność z Normami

Wyłącznik pozycyjny został zaprojektowany zgodnie z normą EN50041 określającą wymiary obudów i otworów montażowych dla wyłączników krańcowych. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej.

Zastosowanie

Wyłącznik pozycyjny znajduje zastosowanie w automatyce przemysłowej i systemach sterowania maszynami, gdzie wymagane jest niezawodne wykrywanie skrajnych położeń elementów ruchomych. Dzięki kompaktowej budowie i dwóm typom styków sprawdza się w wielu scenariuszach:

• Sterowanie krańcowe suwaków, prowadnic i siłowników w maszynach produkcyjnych.
• Zabezpieczenie drzwi i klap w szafach sterowniczych – sygnalizacja otwarcia z możliwością wyłączenia obwodu.
• Detekcja położenia w bramach automatycznych, żaluzjach i roletach.
• Automatyka budynkowa – kontrola położenia schodów ruchomych, wind towarowych i przenośników.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika pozycyjnego mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Urządzenie montuje się na płaskiej, sztywnej powierzchni za pomocą otworów zgodnych z normą EN50041. Kable wprowadź przez dławnicę M20x1.5 i podłącz do zacisków zgodnie ze schematem producenta. Przekrój przewodów dobierz do spodziewanego obciążenia – w przypadku braku danych w dokumentacji stosuj przewody o przekroju min. 1,5 mm². Moment dokręcania śrub zacisków oraz dławnicy – zgodnie z dokumentacją techniczną produktu.

FAQ

• Jaki jest układ styków wyłącznika? Wyłącznik wyposażony jest w jeden styk normalnie otwarty (1NO) i jeden styk normalnie zamknięty (1NC), co umożliwia konfigurację zarówno obwodów załączających, jak i wyłączających.
• Jaka jest szerokość obudowy? Szerokość obudowy wynosi 40 mm, co zapewnia kompaktowe wymiary i zgodność z normą EN50041.
• Czy wyłącznik jest przystosowany do montażu w wilgotnych warunkach? Producent nie podaje stopnia ochrony IP w dostępnych danych. Zalecamy montaż w suchych pomieszczeniach lub zastosowanie dodatkowej obudowy hermetycznej, jeśli wymagana jest odporność na wilgoć.
