Opis i Kluczowe Cechy

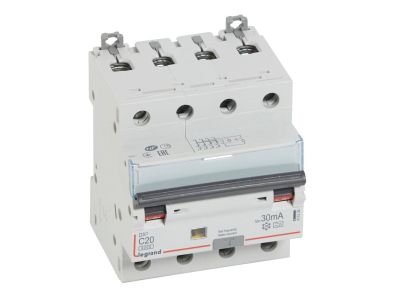

Wyłącznik różnicowonadprądowy P314 z serii DX3 o symbolu 411235 to czterobiegunowe urządzenie łączeniowe przeznaczone do ochrony obwodów w instalacjach 400 V~. Łączy w sobie funkcję wyłącznika nadprądowego oraz wyłącznika różnicowoprądowego typu A. Prąd znamionowy 20 A (charakterystyka C) oraz znamionowy prąd różnicowy 30 mA zapewniają skuteczną ochronę przed przeciążeniami, zwarciami i porażeniem prądem w obwodach z odbiornikami generującymi pulsujące prądy stałe. Szerokość 4 modułów po 17,5 mm ułatwia zabudowę w rozdzielnicach modułowych.

• Prąd znamionowy 20 A (charakterystyka C): zabezpiecza obwody przed przeciążeniem i zwarciem w instalacjach o średnim prądzie rozruchowym, np. dla silników lub transformatorów.
• Znamionowy prąd różnicowy 30 mA typu A: wykrywa zarówno sinusoidalne prądy przemienne, jak i pulsujące prądy stałe (typowe dla elektroniki i urządzeń z prostownikami), zwiększając bezpieczeństwo użytkowników.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (według IEC 60947-2) / 6 kA (według IEC 61009-1): gwarantuje niezawodne wyłączenie przy zwarciu w sieciach 400 V~.
• Czterobiegunowe (4P) – praca w sieci 400 V~: jednoczesne zabezpieczenie wszystkich trzech faz i przewodu neutralnego, dedykowane do obwodów trójfazowych.
• Montaż na szynie TH35 i kompatybilność z systemem HX3: szybka instalacja w rozdzielnicach modułowych oraz możliwość łączenia szynami grzebieniowymi i wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3.

Zgodność z Normami

Wyłącznik P314 DX3 jest zgodny z normami IEC 61009-1 (wyłączniki różnicowoprądowe z zabezpieczeniem nadprądowym) oraz IEC 60947-2 (aparatura łączeniowa i sterownicza – wyłączniki). Posiada certyfikację CE oraz deklarację zgodności producenta, co potwierdza spełnienie wymogów bezpieczeństwa obowiązujących w Unii Europejskiej.

Zastosowanie

Wyłącznik różnicowonadprądowy P314 411235 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych, biurowych i przemysłowych, gdzie wymagana jest ochrona obwodów trójfazowych przed skutkami przeciążeń, zwarć i porażenia prądem. Dzięki typowi A sprawdza się szczególnie w obwodach zasilających sprzęt elektroniczny.

• Ochrona obwodów gniazd wtyczkowych i odbiorników w sieciach 400 V (np. piece, pompy ciepła, ładowarki samochodów elektrycznych).
• Zasilanie układów automatyki budynkowej i sterowników PLC, gdzie występują pulsujące prądy stałe (przetwornice, napędy).
• Zabezpieczenie obwodów oświetleniowych z oprawami LED wyposażonymi w układy prostownicze.
• Stosowany w rozdzielnicach kompatybilnych z systemem optymalnego rozdziału energii HX3 do 125 A.

Wskazówki Montażowe

Montaż wyłącznika P314 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po uprzednim odłączeniu napięcia i upewnieniu się, że instalacja jest beznapięciowa. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przekrój przewodów należy dobrać do obciążenia prądem znamionowym 20 A, a moment dokręcania zacisków stosować zgodny z dokumentacją producenta. Zaleca się łączenie szynami grzebieniowymi lub sztyftowymi przy zachowaniu odpowiednich odstępów izolacyjnych. Przed podaniem napięcia sprawdzić poprawność działania wyłącznika (test przyciskiem T).

FAQ

• Czy wyłącznik P314 posiada podświetlenie/wskaźnik stanu? W danych produktu nie wskazano podświetlenia ani wbudowanego wskaźnika. Standardowo stosuje się zewnętrzną sygnalizację przez styki pomocnicze (dostępne jako akcesoria serii DX3).
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podaje konkretnego stopnia IP w danych. Dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się standardowo IP20 (osłona przed dotykiem palcem), chyba że karta katalogowa wskazuje inaczej. Należy sprawdzić dokumentację techniczną.
• Czy wyłącznik typu A jest odpowiedni do obwodów z falownikami? Tak, typ A wykrywa pulsujące prądy stałe, które mogą występować w obwodach z falownikami, prostownikami, przetwornicami czy ładowarkami. Jest to zalecane rozwiązanie w nowoczesnych instalacjach z dużą ilością elektroniki.
