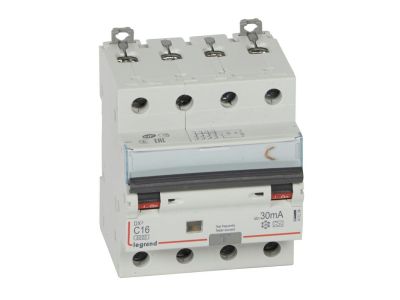

Wyłącznik P314 DX3 C16 30MA 4P A | 411234 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowonadprądowy P314 z serii DX3 (symbol 411234) to czterobiegunowe urządzenie ochronne typu A o prądzie znamionowym 16 A, czułości 30 mA i charakterystyce C. Przeznaczony do instalacji 400 V~, zapewnia kompleksową ochronę przed porażeniem prądem elektrycznym oraz przeciążeniami i zwarciami. Szerokość 4 modułów (4 x 17,5 mm) ułatwia zabudowę w rozdzielnicach.

• Prąd znamionowy 16 A, charakterystyka C: Odpowiedni do obwodów o umiarkowanym obciążeniu, z niskimi prądami rozruchowymi – gwarantuje selektywność i niezawodne wyłączanie przy przeciążeniach i zwarciu.
• Różnicowy prąd zadziałania 30 mA, typ A: Wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące stałe, co zapewnia ochronę przeciwporażeniową w obwodach z urządzeniami elektronicznymi (np. falowniki, zasilacze impulsowe).
• Znamionowa zwarciowa zdolność łączeniowa: 6000 A według IEC 61009-1 oraz 6 kA według IEC 60947-2 (dla 230 V~) – potwierdza odporność na zwarcia w typowych instalacjach niskiego napięcia.
• Kompatybilność z akcesoriami DX3: Możliwość wyposażenia w styki pomocnicze, wyzwalacze wzrostowe i napięciowe oraz napędy – rozszerza funkcjonalność układu.
• Montaż na szynie TH35 i przyłączanie szyn grzebieniowych: Ułatwia szybki i estetyczny montaż w rozdzielnicy, redukuje czas instalacji i ilość połączeń.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC 61009-1 oraz IEC 60947-2. Posiada certyfikat CE, co potwierdza zgodność z europejskimi przepisami dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej oraz standardami DIN dla aparatury modułowej.

Zastosowanie

Wielobiegunowy wyłącznik różnicowonadprądowy P314 znajduje zastosowanie w instalacjach wymagających ochrony przed porażeniem i przepięciami, szczególnie przy obecności odbiorników generujących prądy różnicowe pulsujące. Idealne rozwiązanie dla:

• Ochrony obwodów gniazd wtyczkowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zasilania urządzeń elektronicznych (komputery, serwery, sprzęt RTV/AGD) wrażliwych na prądy różnicowe stałe.
• Sterowania i ochrony obwodów oświetlenia LED, klimatyzatorów, pomp ciepła – tam, gdzie występują prostowniki sieciowe.
• Podrozdzielnic w instalacjach przemysłowych i komercyjnych wymagających selektywności przy użyciu charakterystyki C.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Wyłącznik przeznaczony jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz do prądu znamionowego (16 A) oraz zabezpieczeń nadrzędnych. Moment dokręcania zacisków – stosuj się do dokumentacji producenta. W przypadku stosowania szyn grzebieniowych lub sztyftowych upewnij się, że są one przystosowane do prądu 16 A i szerokości 4 modułów.

FAQ

• Czym różni się typ A od typu AC? Typ A wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące stałe (jednopołówkowo wyprostowane). Typ AC reaguje wyłącznie na prądy sinusoidalne. W instalacjach z nowoczesnymi urządzeniami elektronicznymi (falowniki, zasilacze) zalecany jest typ A.
• Jaka jest wartość prądu zwarciowego wyłącznika? Znamionowa zwarciowa zdolność łączeniowa wynosi 6000 A (wg IEC 61009-1) i 6 kA (wg IEC 60947-2) dla napięcia 230 V~. Przy napięciu 400 V~ wartość ta może być niższa – sprawdź dokumentację techniczną dla konkretnego układu.
• Czy wyłącznik posiada podświetlenie lub sygnalizację LED? Nie, standardowy model P314 nie ma podświetlenia. Stan załączenia sygnalizowany jest położeniem dźwigni (szary kolor). Informację o zadziałaniu różnicowym można uzyskać poprzez test przyciskiem „T”.
