Wyłącznik P312 DX3 B25 30MA 2P A | 410967 Legrand

Opis i Kluczowe Cechy

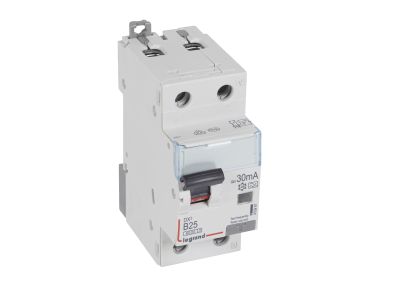

Wyłącznik różnicowonadprądowy P312 DX3 (symbol 410967) to dwubiegunowe urządzenie ochronne o prądzie znamionowym 25 A w charakterystyce B i czułości 30 mA (typ A). Dzięki znamionowej zwarciowej zdolności łączeniowej 6000 A (IEC 61009-1) oraz 6 kA (IEC 60947-2) skutecznie zabezpiecza obwody przed przeciążeniami i zwarciami. Szerokość 2 modułów (35 mm) pozwala na oszczędne zagospodarowanie szafy rozdzielczej.

• Prąd znamionowy 25 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu – idealny do zabezpieczania linii gniazd, oświetlenia i urządzeń AGD.
• Charakterystyka B: gwarantuje szybkie wyzwalanie przy prądach 3–5 krotności In, co zapewnia ochronę instalacji z obciążeniami rezystancyjnymi.
• Prąd różnicowy 30 mA, typ A: wykrywa zarówno prądy sinusoidalne, jak i pulsujące stałe, skutecznie chroniąc przed porażeniem w nowoczesnych instalacjach z urządzeniami elektronicznymi.
• Zwarciowa zdolność łączeniowa 6000 A (IEC 61009‑1) / 6 kA (IEC 60947‑2): wysoka odporność na zwarcia, zapewniająca niezawodność nawet w trudnych warunkach sieci.
• Szerokość 2 modułów i rozbudowa: kompaktowy wymiar ułatwia montaż, a możliwość dołączenia styków pomocniczych, wyzwalaczy i napędów DX3 zwiększa elastyczność systemu.

Zgodność z Normami

Wyłącznik P312 DX3 spełnia wymagania norm IEC 61009-1 (zwarciowa zdolność łączeniowa 6000 A) oraz IEC 60947-2 (6 kA przy 230 V~). Posiada oznaczenie CE i jest zgodny z europejskimi standardami bezpieczeństwa dla aparatury modułowej.

Zastosowanie

Urządzenie przeznaczone do ochrony przeciwporażeniowej i przeciążeniowo‑zwarciowej w instalacjach niskiego napięcia. Sprawdza się w budynkach mieszkalnych, biurowych i lekkim przemyśle.

• Zabezpieczenie obwodów gniazd wtykowych i oświetlenia w domach oraz mieszkaniach.
• Ochrona linii zasilających urządzenia AGD, RTV i komputery.
• Stosowanie w rozdzielnicach przemysłowych i biurowych jako kompaktowe zabezpieczenie końcowe.
• Integracja z systemem optymalnego rozdziału energii HX3 (do 125 A) oraz rozbudowa o elementy sterujące i sygnalizacyjne DX3.

Wskazówki Montażowe

Montować wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone do zatrzaśnięcia na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przekrój przewodów dobrać do prądu znamionowego 25 A. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Możliwe przyłączanie za pomocą szyn grzebieniowych lub sztyftowych.

FAQ

• Czy wyłącznik P312 DX3 ma wbudowane podświetlenie? Nie – w standardowej wersji nie zawiera źródła światła. Dźwignia załączająca jest w kolorze szarym, a stan pracy sygnalizuje jej położenie.
• Jaki jest stopień ochrony tego wyłącznika? Dla aparatury modułowej montowanej wewnątrz rozdzielnic standardowo przyjmuje się IP20. Dokładna wartość dla samego wyłącznika nie została podana w dokumentacji – w celu uzyskania wyższej szczelności należy stosować osłony obudowy.
• Czy można go rozbudować o styki pomocnicze? Tak – P312 DX3 umożliwia dołączenie styków pomocniczych, wyzwalaczy i napędów z serii DX3, co pozwala na zdalne sygnalizowanie stanu lub wyzwalanie.
