Wyłącznik różnicowoprądowy 3+N typ B, selektywny, In: 80 A, 500 mA, Un AC: 400 V | 5SV3747-5 Siemens

Alternatywny kod produktu: 5SV37475

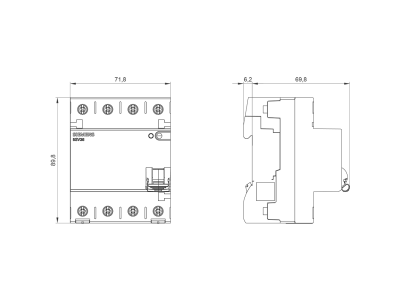

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Siemens SENTRON 5SV3747-5 to urządzenie typu B, selektywne, o prądzie znamionowym In 80 A i znamionowym prądzie różnicowym IΔn 500 mA, przeznaczone do sieci trójfazowej 3+N o napięciu przemiennym 400 V. Zapewnia kompleksową ochronę ludzi i mienia przed porażeniem elektrycznym, a dzięki klasie B wykrywa również gładkie prądy stałe, co jest kluczowe w nowoczesnych instalacjach z urządzeniami energoelektronicznymi.

• Typ B (wykrywanie prądów stałych): Niezawodne działanie w obwodach z falownikami, pompami ciepła, klimatyzatorami inwerterowymi i stacjami ładowania pojazdów elektrycznych – eliminuje ryzyko niewyzwolenia w przypadku przepływu prądu stałego.
• Selektywność (opóźnione zadziałanie): Umożliwia koordynację w rozdzielnicach głównych z wyłącznikami różnicowoprądowymi w podrozdzielnicach, ograniczając wyłączenia tylko do uszkodzonego obwodu.
• Prąd znamionowy 80 A: Bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków – idealny do zasilania całej rozdzielnicy głównej.
• Znamionowy prąd różnicowy 500 mA: Ochrona przeciwpożarowa w instalacjach, gdzie wymagana jest wyższa czułość – ogranicza ryzyko pożaru od łuku zwarciowego przy uszkodzeniach izolacji.
• Ręczna obsługa suwakowa: Beznarzędziowe zdejmowanie z szyny DIN i układów szyn zbiorczych – przyspiesza montaż i demontaż podczas rozbudowy lub serwisu.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowano standardowe zabezpieczenie przed chwytaniem i dotykiem części aktywnych, zapewniające bezpieczeństwo podczas instalacji i eksploatacji w rozdzielnicy.

Zastosowanie

Wyłącznik różnicowoprądowy 5SV3747-5 znajduje zastosowanie w instalacjach wymagających najwyższego poziomu ochrony przeciwporażeniowej i przeciwpożarowej, szczególnie tam, gdzie występują odbiorniki generujące prądy stałe.

• Rozdzielnice główne w budynkach mieszkalnych, biurowych i przemysłowych – jako selektywne zabezpieczenie poprzedzające wyłączniki różnicowoprądowe w podrozdzielnicach.
• Obwody zasilające falowniki, pompy ciepła, klimatyzatory inwerterowe i terenowe systemy fotowoltaiczne – dzięki typowi B wykrywa prądy stałe.
• Stacje ładowania pojazdów elektrycznych (EV) – ochrona w obwodach z prostownikami i przetwornicami.
• Instalacje wymagające ochrony przeciwpożarowej (IΔn = 500 mA) – w obiektach o podwyższonym ryzyku pożaru, np. magazyny, hale produkcyjne.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Wyłącznik montuje się na szynie montażowej TH35 (DIN) w rozdzielnicy modułowej. Dobierz przekrój przewodów przyłączeniowych zgodnie z obciążalnością prądową dla In 80 A. Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta. Pamiętaj o zachowaniu odstępów izolacyjnych i stref ochronnych w rozdzielnicy.

FAQ

• Czy wyłącznik różnicowoprądowy 5SV3747-5 jest selektywny? Tak, jest to wersja selektywna (oznaczona literą S na obudowie). Charakteryzuje się opóźnionym zadziałaniem, co umożliwia koordynację z wyłącznikami różnicowoprądowymi w podrozdzielnicach – selektywność zapobiega wyłączeniu całej instalacji przy uszkodzeniu w jednym obwodzie.
• Jaki typ prądu różnicowego wykrywa ten wyłącznik? Typ B – wykrywa prądy przemienne, pulsujące stałe oraz gładkie stałe (do 2 kHz). Jest to wymagane w obwodach z urządzeniami energoelektronicznymi, takimi jak falowniki, prostowniki czy zasilacze impulsowe.
• Czy wyłącznik posiada podświetlenie lub sygnalizację LED? Brak informacji o podświetleniu. Urządzenie wyposażono w ręczną obsługę suwakową do beznarzędziowego demontażu oraz kod Datamatrix na obudowie, który umożliwia szybki dostęp do danych technicznych w aplikacji Siemens Industry Online Support.
