Wyłącznik różnicowoprądowy 3+N typ B, krótkozwłoczny, In: 80 A, 500 mA | 5SV3747-4 Siemens

Alternatywny kod produktu: 5SV37474

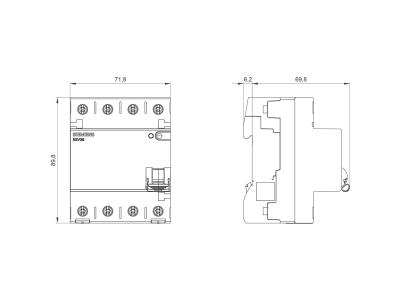

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Siemens SENTRON 5SV3747-4 (typ B, 3+N, prąd znamionowy 80 A, prąd różnicowy 500 mA, krótkozwłoczny) zapewnia kompleksową ochronę ludzi i mienia przed porażeniem prądem elektrycznym. Dzięki wykonaniu krótkozwłocznemu umożliwia selektywne współdziałanie z innymi urządzeniami ochronnymi w instalacji. Urządzenie posiada ochronę przed chwytaniem i dotykiem oraz beznarzędziowy demontaż z szyny montażowej dzięki mechanizmowi suwakowemu.

• Prąd znamionowy 80 A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia styków.
• Prąd różnicowy 500 mA: Zapewnia ochronę przeciwpożarową, jednocześnie eliminując niepożądane wyłączenia przy chwilowych, niewielkich upływach prądu.
• Typ B: Wykrywa prądy różnicowe stałe, pulsujące oraz o wysokiej częstotliwości (do 20 kHz) – niezbędny w obwodach z przekształtnikami, falownikami i ładowarkami pojazdów elektrycznych.
• Krótkozwłoczność: Wprowadza opóźnienie czasowe, co pozwala na selektywność wyłączeń w rozdzielnicach głównych i podrzędnych.
• Ochrona przed chwytaniem i dotykiem oraz kod DataMatrix: Podwyższone bezpieczeństwo montażu oraz szybki dostęp do danych technicznych przez aplikację Siemens Industry Online Support.

Zgodność z Normami

Wyłącznik spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Zaprojektowano go zgodnie z uznanymi standardami branżowymi, co gwarantuje niezawodność i bezpieczeństwo w instalacjach niskiego napięcia.

Zastosowanie

Dzięki parametrom 80 A i 500 mA oraz charakterystyce typu B wyłącznik doskonale sprawdza się w wymagających obwodach, gdzie występują prądy różnicowe o różnych kształtach. Przeznaczony jest do montażu w rozdzielnicach głównych i podrzędnych.

• Ochrona obwodów zasilających ładowarki pojazdów elektrycznych (EV) – wykrywanie prądów stałych pochodzących z prostowników.
• Zabezpieczenie instalacji fotowoltaicznych (falowniki PV) przed skutkami zwarć doziemnych z komponentami stałoprądowymi.
• Ochrona przeciwpożarowa w obwodach, gdzie wymagany jest wysoki prąd różnicowy (500 mA) oraz selektywność czasowa z niższymi RCD.
• Sterowanie i zabezpieczenie pomp ciepła, klimatyzatorów i innych urządzeń z przekształtnikami częstotliwości.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie DIN TH35 (35 mm) – demontaż odbywa się beznarzędziowo za pomocą suwaka. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 80 A zgodnie z normami. Moment dokręcania zacisków stosować według dokumentacji producenta. Po zamontowaniu sprawdzić poprawność działania przyciskiem testowym.

FAQ

• Czy wyłącznik ma podświetlenie lub sygnalizację LED? Urządzenie nie posiada wbudowanego podświetlenia. Stan zadziałania sygnalizowany jest mechanicznym wskaźnikiem na obudowie (biało-czerwony znacznik).
• Jaki stopień ochrony ma ten wyłącznik? Standardowy stopień ochrony dla aparatury modułowej montowanej w rozdzielnicy to IP20. Dokładny stopień – jeśli nie podano w danych technicznych – należy sprawdzić w karcie katalogowej producenta.
• Jakie rodzaje prądów różnicowych wykrywa typ B? Typ B wykrywa prądy różnicowe sinusoidalne (AC), pulsujące (A) oraz stałe (DC) ciągłe i przerywane, a także składowe o częstotliwości do 20 kHz, co jest kluczowe w obwodach z elektroniką mocy.
