Wyłącznik różnicowoprądowy 3+N typ B, krótkozwłoczny, In: 80 A, 30 mA | 5SV3347-4 Siemens

Alternatywny kod produktu: 5SV33474

Opis i Kluczowe Cechy

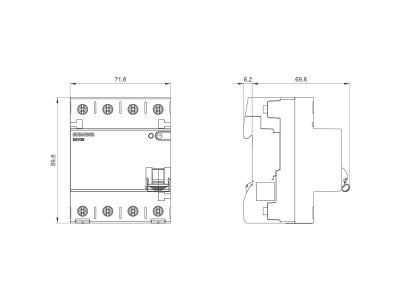

Wyłącznik różnicowoprądowy Siemens SENTRON 5SV3347-4 to urządzenie modułowe typu B z funkcją krótkozwłoczną, przeznaczone do ochrony w obwodach 3+N. Prąd znamionowy 80 A i czułość 30 mA gwarantują bezpieczne odłączanie w przypadku pojawienia się prądu różnicowego, chroniąc zarówno ludzi, jak i instalację przed skutkami porażenia. Konstrukcja przystosowana do montażu na szynie TH35 oraz system modułowy akcesoriów umożliwiają elastyczną rozbudowę układu zabezpieczeń.

• Prąd znamionowy 80 A: Umożliwia pracę w obwodach o dużym obciążeniu, np. w rozdzielnicach głównych budynków mieszkalnych i przemysłowych, bez ryzyka przeciążenia.
• Prąd różnicowy 30 mA: Zapewnia ochronę przed porażeniem elektrycznym w warunkach bezpośredniego kontaktu – wyłącznik reaguje już na niewielkie upływności.
• Typ B (krótkozwłoczny): Reaguje nie tylko na prądy przemienne i pulsujące, ale także na wygładzone prądy stałe (np. z falowników, UPS). Zwłoka czasowa zwiększa selektywność w instalacjach kaskadowych.
• Obsługa suwakowa i beznarzędziowy demontaż: Ułatwia szybki montaż oraz wymianę urządzenia na szynie DIN bez użycia narzędzi.
• Kod Datamatrix: Pozwala na błyskawiczny dostęp do pełnej dokumentacji technicznej za pomocą aplikacji Siemens Industry Online Support.

Zgodność z Normami

Wyłącznik spełnia wymagania europejskich norm dotyczących urządzeń różnicowoprądowych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Dokładne numery norm należy sprawdzić w karcie katalogowej producenta.

Zastosowanie

Wyłącznik różnicowoprądowy typu B z krótkozwłocznością sprawdza się w miejscach, gdzie występują prądy stałe lub wysokie harmoniczne, a także w instalacjach wymagających selektywnego wyłączania. Idealny do:

• Ochrony obwodów zasilających falowniki, przemienniki częstotliwości oraz ładowarki pojazdów elektrycznych.
• Zabezpieczania rozdzielnic głównych w budynkach z rozbudowaną instalacją fotowoltaiczną lub UPS.
• Stosowania w obwodach odbiorników elektronicznych generujących wyższe harmoniczne (np. komputery, serwery).
• Budowy układów selektywnego wyłączenia w kaskadowych systemach rozdzielczych (zwłoka czasowa pozwala priorytetowo wyłączyć uszkodzony obwód).

Wskazówki Montażowe

Montaż oraz wszelkie prace przy instalacji elektrycznej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i zabezpieczyć obwód przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Momenty dokręcania zacisków oraz przekroje przyłączanych przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy 80 A. Zaleca się stosowanie przewodów o przekroju odpowiednim do obciążenia (min. 16 mm², w zależności od warunków instalacji). Po zakończeniu montażu sprawdzić działanie wyłącznika za pomocą przycisku testowego.

FAQ

• Czy wyłącznik 5SV3347-4 jest odporny na prądy stałe? Tak, jako urządzenie typu B wykrywa i wyłącza również wygładzone prądy stałe, co jest niezbędne w obwodach z falownikami, UPS i ładowarkami EV.
• Jaki jest stopień ochrony tego wyłącznika? Producent nie podaje konkretnego stopnia IP w danych katalogowych, jednak standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20. Przed montażem w trudnych warunkach należy sprawdzić dokumentację techniczną.
• Czy wyłącznik posiada podświetlenie lub sygnalizację zadziałania? W dostępnych danych nie ma informacji o podświetleniu. Urządzenie wyposażone jest w mechaniczny wskaźnik położenia styków oraz przycisk testowy, ale nie posiada dodatkowych elementów sygnalizacyjnych.
