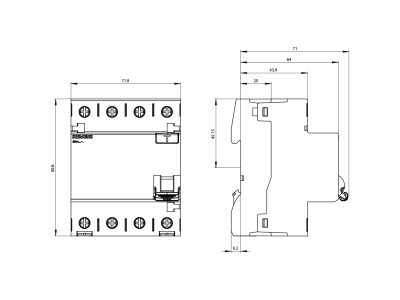

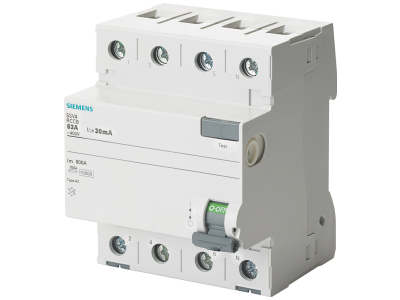

Wyłącznik różnicowoprądowy 3+N typ AC, In: 80 A, 100 mA, Un AC: 400 V | 5SV4447-0 Siemens

Alternatywny kod produktu: 5SV44470

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Siemens SENTRON 5SV4447 to urządzenie ochronne typu AC, przeznaczone do obwodów 3-fazowych + N. Jego prąd znamionowy 80 A umożliwia zabezpieczenie obciążeń o znacznym poborze mocy, a czułość 100 mA zapewnia ochronę przed porażeniem w instalacjach wymagających podwyższonego bezpieczeństwa. Kompaktowa konstrukcja modułowa ułatwia montaż w rozdzielnicach na szynie TH35.

• Prąd znamionowy 80 A: Bezpieczna praca w obwodach o dużym obciążeniu – idealny do ochrony linii zasilających budynki, maszyny lub rozdzielnice główne.
• Prąd różnicowy 100 mA: Wyższa odporność na fałszywe wyzwolenia przy zachowaniu skutecznej ochrony przeciwporażeniowej – stosowany tam, gdzie przepływ prądów upływowych jest naturalny (np. starsze instalacje, dłuższe trasy).
• Typ AC: Wykrywa wyłącznie prądy różnicowe sinusoidalne – przeznaczony do obwodów z odbiornikami liniowymi (grzałki, silniki bez przekształtników, oświetlenie żarowe).
• Konstrukcja 3+N: Pełna ochrona wszystkich przewodów fazowych i neutralnego w sieci TN-S lub TT – jeden moduł zamiast trzech osobnych wyłączników.
• Ochrona przed chwytaniem i dotykiem: Zaciski osłonięte, co zapobiega przypadkowemu dotknięciu części pod napięciem podczas montażu – podnosi bezpieczeństwo instalatora.
• Obsługa suwakowa i kod DataMatrix: Beznarzędziowe zdejmowanie z szyny oraz szybki dostęp do danych technicznych przez aplikację Siemens Industry Online Support – skraca czas serwisu i ułatwia identyfikację.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm dotyczących wyłączników różnicowoprądowych. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej. Zastosowano w nim standardową ochronę przed chwytaniem i dotykiem zgodną z wymaganiami dla aparatury modułowej.

Zastosowanie

Wyłącznik 5SV4447 znajduje zastosowanie w instalacjach przemysłowych, komercyjnych i mieszkaniowych, gdzie wymagana jest ochrona przed porażeniem przy jednoczesnej selektywności względem niższych prądów różnicowych. Sprawdza się m.in. w następujących scenariuszach:

• Ochrona linii zasilających: Zabezpieczenie głównych obwodów rozdzielnic budynków użyteczności publicznej, hal produkcyjnych lub biurowców.
• Sterowanie i zasilanie maszyn: Stosowany w obwodach przed stycznikami, przekaźnikami lub PLC, gdzie odbiorniki generują prądy upływowe o charakterze sinusoidalnym.
• Instalacje z odbiornikami rezystancyjnymi: Ochrona grzałek elektrycznych, bojlerów, pieców oporowych – tam, gdzie nie występują przekształtniki ani elektronika.
• Rozbudowa systemów SENTRON: Łatwe łączenie z wyłącznikami nadprądowymi, stycznikami i innymi modułami serii Siemens za pomocą uniwersalnych akcesoriów.

Wskazówki Montażowe

Montaż wyłącznika różnicowoprądowego może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do prac eksploatacyjnych w instalacjach elektrycznych. Przed rozpoczęciem jakichkolwiek czynności należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału. Urządzenie montuje się na szynie TH35 (35 mm) w rozdzielnicy lub szafie sterowniczej. Zaciski należy dokręcać momentem zgodnym z dokumentacją producenta (zwykle 2,0–2,5 Nm). Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 80 A i warunków środowiskowych. Zaleca się stosowanie przewodów miedzianych o przekroju co najmniej 16 mm². Po zamontowaniu sprawdzić poprawność podłączenia wszystkich biegunów, w tym przewodu neutralnego N.

FAQ

• Jaki jest stopień ochrony wyłącznika 5SV4447? W danych technicznych nie podano konkretnej wartości IP. Standardowo aparatura modułowa montowana w rozdzielnicach ma stopień ochrony IP20, co zapewnia ochronę przed dotknięciem palcem i ciałami stałymi >12,5 mm. Dokładne informacje znajdują się w karcie katalogowej producenta.
• Czy wyłącznik nadaje się do ochrony urządzeń z przekształtnikami (np. falownikami)? Nie – jest to typ AC, który reaguje tylko na sinusoidalne prądy różnicowe. W obwodach z przekształtnikami, LED-ami lub elektroniką należy stosować typ A lub F (w zależności od charakteru prądu upływowego).
• Jak sprawdzić poprawność działania wyłącznika? Po zamontowaniu należy użyć przycisku TEST (T). Regularne testowanie (co miesiąc) jest zalecane przez producenta. W przypadku braku wyzwolenia – urządzenie może być uszkodzone i wymaga wymiany.
