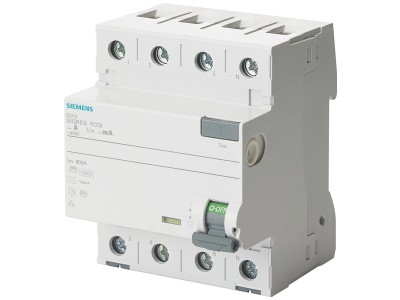

Wyłącznik różnicowoprądowy 3+N typ A, In: 40 A, 30 mA, Un AC: 400 V, SIGRES | 5SV3344-6KK12 Siemens

Alternatywny kod produktu: 5SV33446KK12

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy SIGRES, symbol 5SV3344-6KK12, to czterobiegunowa aparatura modułowa typu 3+N w klasie A. Zaprojektowany do kompleksowej ochrony przed porażeniem prądem elektrycznym oraz przed pożarem od doziemień. Prąd znamionowy 40 A i czułość 30 mA pozwalają na bezpieczną pracę w obwodach trójfazowych o znacznym obciążeniu, podczas gdy napięcie 400 V AC umożliwia stosowanie w standardowych sieciach niskiego napięcia.

• Prąd znamionowy 40 A: Odpowiedni do obwodów o dużym zapotrzebowaniu mocy, zapewnia długotrwałą i stabilną pracę bez ryzyka przeciążenia termicznego styków.
• Prąd różnicowy 30 mA: Gwarantuje ochronę ludzi przed śmiertelnym porażeniem przy bezpośrednim dotyku, a także chroni mienie przed skutkami zwarć doziemnych.
• Typ A: Detekcja zarówno sinusoidalnych, jak i pulsujących prądów różnicowych – niezbędna w obwodach zasilających urządzenia elektroniczne (np. komputery, sprzęt AGD z przetwornicami).
• Napięcie znamionowe 400 V AC: Przystosowany do pracy w sieci trójfazowej z przewodem neutralnym (3+N), zgodny z typowymi instalacjami TN i TT.
• Kompatybilność z szyną TH35: Modułowa budowa umożliwia szybki montaż w rozdzielnicach oraz łatwą rozbudowę systemu zabezpieczeń.

Zgodność z Normami

Wyłącznik spełnia wymagania europejskich norm dotyczących wyłączników różnicowoprądowych (RCD) oraz posiada certyfikat zgodności CE. Produkt został zaprojektowany zgodnie z obowiązującymi przepisami ochrony przeciwporażeniowej, co gwarantuje bezpieczną eksploatację w instalacjach budynkowych i przemysłowych.

Zastosowanie

Wyłącznik różnicowoprądowy 5SV3344-6KK12 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona ludzi i mienia przed skutkami doziemień. Sprawdza się w obwodach o podwyższonym ryzyku porażenia, a także w instalacjach z urządzeniami generującymi prądy pulsujące.

• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie linii zasilających sprzęt elektroniczny (komputery, serwery, sprzęt RTV/AGD) – wymagających detekcji typu A.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach instalacji trójfazowych z przewodem neutralnym.
• Ochrona przeciwporażeniowa w obwodach przemysłowych o standardowym obciążeniu (maszyny, urządzenia warsztatowe).

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie montażowej TH35 (DIN) w rozdzielnicy. Przed podłączeniem należy sprawdzić, czy przekrój przewodów jest dobrany do prądu znamionowego 40 A, a moment dokręcania zacisków powinien być zgodny z dokumentacją techniczną producenta. Należy również upewnić się, że wyłącznik jest prawidłowo podłączony do przewodu neutralnego (N) w układzie 3+N.

FAQ

• Czy wyłącznik ma wbudowane podświetlenie lub sygnalizację LED? W danych technicznych produktu nie przewidziano funkcji podświetlenia. Sygnalizacja zadziałania odbywa się mechanicznie – widoczne położenie przycisku testowego i wskaźnika stanu (jeśli dostępny).
• Jaki jest stopień ochrony (IP) wyłącznika? Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się ochronę IP20 (brak ochrony przed wilgocią). Szczegółowe informacje znajdują się w karcie katalogowej producenta.
• Czy wyłącznik nadaje się do pracy z falownikami lub zasilaczami impulsowymi? Typ A jest przeznaczony do wykrywania prądów różnicowych sinusoidalnych i pulsujących, co czyni go odpowiednim do obwodów z prostownikami jednofazowymi. W przypadku wyższych harmonicznych lub prądów stałych należy zastosować odpowiedni typ B – zalecamy konsultację z dokumentacją projektu.
