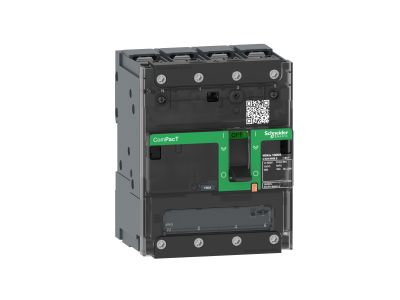

Wyłącznik NSXm160NA AC 4P 100A NA | C114100BS Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik NSXm160NA AC 4-biegunowy 100A w obudowie modułowej to wysokiej jakości aparat elektryczny przeznaczony do zabezpieczania i sterowania obwodami prądu przemiennego. Wyposażony w wyzwalacz zwarciowy NA (nieróżnicowoprądowy) zapewnia szybkie odłączenie zasilania w przypadku zwarcia, chroniąc instalację i odbiorniki. Przeznaczony do montażu na szynie DIN, co ułatwia integrację z rozdzielnicami i szafami sterowniczymi.

• 4-biegunowa konstrukcja (4P): Zapewnia pełną ochronę linii trójfazowych z przewodem neutralnym, idealny do instalacji zasilających układy AC.
• Prąd znamionowy 100A: Możliwość pracy ciągłej przy obciążeniu do 100 amperów, co pozwala na zabezpieczenie średnich i dużych obwodów.
• Wyzwalacz zwarciowy NA: Szybkie reagowanie na zwarcia (typu „instantaneous”), minimalizuje ryzyko uszkodzeń instalacji i odbiorników.
• Obudowa modułowa: Kompaktowy design o szerokości 4 modułów (72 mm), łatwy montaż na szynie DIN w rozdzielnicach przemysłowych i budynkowych.
• Znamionowe napięcie robocze AC 400V: Przeznaczony do pracy w sieciach trójfazowych niskiego napięcia (AC 400V/230V).

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących aparatury łączeniowej i zabezpieczeniowej, w tym normy PN-EN 60947-2. Posiada deklarację zgodności CE oraz spełnia wymogi dyrektywy niskonapięciowej LVD 2014/35/UE.

Zastosowanie

Wyłącznik NSXm160NA AC 4P 100A znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagana jest ochrona przed zwarciami w obwodach trójfazowych z neutralnym.

• Zabezpieczanie rozdzielnic budynkowych i przemysłowych – linie zasilające maszyny, silniki, układy grzewcze.
• Ochrona obwodów gniazd wtyczkowych w budynkach użyteczności publicznej i obiektach przemysłowych.
• Stosowanie w układach automatyki i sterowania – zabezpieczenie obwodów AC przed przeciążeniami i zwarciami.
• Montaż w szafach sterowniczych i rozdzielniach niskiego napięcia – kompaktowa budowa ułatwia integrację z innymi aparatami modułowymi.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obwodzie. Urządzenie należy zamontować na szynie DIN, zachowując odpowiednią szerokość montażową (4 moduły). Przewody zasilające podłączyć do zacisków zgodnie z oznaczeniami L1, L2, L3, N. Dokręcić śruby z odpowiednim momentem (zalecane wartości w dokumentacji producenta). Po montażu przeprowadzić próbę działania – wyłącznik powinien natychmiast odłączać zasilanie przy zwarciu. Regularnie sprawdzać stan styków i mechanizmu wyzwalacza.

FAQ

• Jaki jest zakres prądów zwarciowych, przy których wyzwalacz NA zadziała? Dokładne wartości nie zostały podane w danych produktu. Informacje znajdują się w dokumentacji technicznej wyłącznika.
• Czy wyłącznik może być stosowany w obwodach DC? Nie – przeznaczony jest wyłącznie do pracy w obwodach prądu przemiennego (AC).
• Jaka jest klasa ograniczenia zwarciowego wyłącznika? Klasa ograniczenia zwarciowego nie została określona w danych. Szczegóły dostępne w dokumentacji technicznej.
