Wyłącznik NSXm160N 50kA AC 3P 63A TMD | C11N3TM063L Schneider Electric

Opis i Kluczowe Cechy

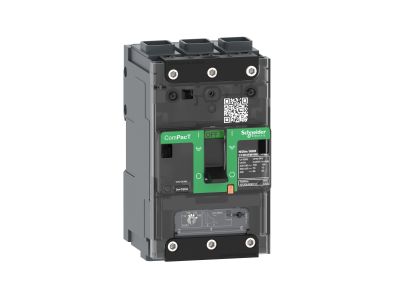

Wyłącznik NSXm160N to trójfazowy aparat modułowy o prądzie znamionowym 63A, przeznaczony do ochrony obwodów przed zwarciami i przeciążeniami. Charakterystyka TMD zapewnia selektywność działania – szybkie wyłączanie przy zwarciach i stopniową reakcję przy przeciążeniach. Wysoka zdolność łączeniowa 50kA (prąd zwarciowy) gwarantuje niezawodną ochronę nawet w przypadkach awaryjnych. Montowany na szynie DIN 35mm, idealny do zastosowań w rozdzielnicach i szafach sterowniczych.

• Trójfazowe zasilanie (3P): Zapewnia kompleksową ochronę wszystkich faz w instalacji, eliminując ryzyko niesymetrycznego obciążenia.
• Prąd znamionowy 63A: Odpowiedni dla średnich obwodów zasilających, np. maszyn przemysłowych, agregatów prądotwórczych lub dużych odbiorników.
• Charakterystyka TMD: Selektywne działanie – natychmiastowe wyłączanie przy zwarciach (T) i stopniowa reakcja przy przeciążeniach (MD), co chroni instalację przed uszkodzeniami.
• Zdolność łączeniowa 50kA: Wysoka odporność na zwarcia – wyłącznik bezpiecznie wyłączy obwód nawet przy dużym prądzie zwarciowym.
• Montaż na szynie DIN 35mm: Umożliwia szybki i estetyczny montaż w rozdzielnicach, zgodny ze standardami przemysłowymi.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących aparatury łączeniowej i zabezpieczeniowej. Został zaprojektowany zgodnie z normami IEC 60947-2 i posiada oznaczenie CE, co potwierdza jego zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik NSXm160N jest przeznaczony do ochrony obwodów elektrycznych w instalacjach przemysłowych, budynkowych i energetycznych, gdzie wymagana jest niezawodna ochrona przed zwarciami i przeciążeniami.

• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe.
• Zabezpieczenie linii kablowych w rozdzielnicach budynkowych.
• Stosowanie w systemach zasilania awaryjnego (np. agregaty prądotwórcze).
• Montaż w szafach sterowniczych jako element układu zabezpieczeń.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Wyłącznik montować na szynie DIN 35mm, zachowując odpowiednie odstępy między sąsiednimi aparatami dla zapewnienia wentylacji. Połączenia elektryczne wykonać przewodami o odpowiednim przekroju (zgodnie z dokumentacją techniczną), dokręcając śruby momentem zalecanym przez producenta. Po montażu przeprowadzić testy funkcjonalne – sprawdzić działanie mechanizmu wyzwalającego i poprawność połączeń.

FAQ

• Jakie jest przeznaczenie charakterystyki TMD? Charakterystyka TMD zapewnia selektywne działanie wyłącznika: natychmiastowe wyłączanie przy zwarciach (T) i stopniową reakcję przy przeciążeniach (MD), co pozwala na ochronę instalacji bez niepotrzebnych wyłączeń.
• Czy wyłącznik można stosować w instalacjach jednofazowych? Wyłącznik NSXm160N jest przeznaczony do pracy w układach trójfazowych. Do instalacji jednofazowych zalecane są wyłączniki jednofazowe o odpowiednich parametrach.
• Jaka jest maksymalna zdolność łączeniowa wyłącznika? Wyłącznik posiada zdolność łączeniową 50kA, co oznacza, że może bezpiecznie wyłączyć obwód przy zwarciu o prądzie do 50kA.
