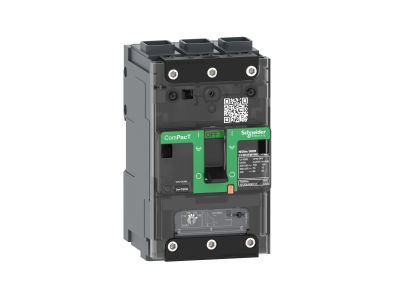

Wyłącznik NSXm160N 50kA AC 3P 50A TMD | C11N3TM050L Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik automatyczny NSXm160N w wersji 3-biegunowej 50A z wyzwalaczem termiczno-magnetycznym TMD to kluczowy element zabezpieczający obwody prądu przemiennego AC w instalacjach przemysłowych i budynkach użyteczności publicznej. Charakteryzuje się wysoką zdolnością zwarciową 50kA, co gwarantuje skuteczną ochronę przed skutkami zwarć, przeciążeń i zwarć doziemnych. Obudowa o szerokości 3 modułów zapewnia kompaktową budowę, ułatwiając montaż w rozdzielnicach modułowych.

• 3-biegunowa konstrukcja (3P): Zapewnia kompleksową ochronę wszystkich faz obwodu AC, eliminując ryzyko awarii spowodowanej niesymetrycznym obciążeniem.
• Prąd znamionowy 50A: Optymalny do zabezpieczania odgałęzień instalacji o średnim poborze mocy, takich jak maszyny przemysłowe, linie kablowe czy rozdzielnice budynków.
• Zdolność zwarciowa 50kA (AC): Wysoka odporność na zwarcia pozwala na skuteczne wyłączenie obwodu nawet przy ekstremalnych prądach zwarciowych, chroniąc instalację i urządzenia.
• Wyzwalacz TMD (termiczno-magnetyczny): Łączy w sobie funkcję reagowania na przeciążenia (wyzwalacz termiczny) i zwarcia (wyzwalacz magnetyczny), zapewniając kompleksową ochronę.
• Szerokość 3 modułów: Kompaktowa budowa ułatwia montaż w standardowych rozdzielnicach modułowych, oszczędzając miejsce w szafach sterowniczych.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60947-2 dotyczącej łączników niskonapięciowych, a także jest zgodny z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa. Oznakowanie CE potwierdza zgodność z obowiązującymi standardami.

Zastosowanie

Wyłącznik NSXm160N przeznaczony jest do ochrony obwodów prądu przemiennego AC w instalacjach przemysłowych, budynkach komercyjnych i użyteczności publicznej.

• Ochrona linii zasilających maszyn i urządzeń przemysłowych.
• Zabezpieczenie obwodów w rozdzielnicach budynków biurowych i użyteczności publicznej.
• Stosowanie w szafach sterowniczych jako główny wyłącznik obwodu.
• Ochrona układów napędowych i silników elektrycznych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obszarze prac. Wyłącznik należy zamontować w rozdzielnicy modułowej, zachowując odpowiednią szerokość 3 modułów. Przewody należy podłączyć zgodnie z oznaczeniami L1, L2, L3 (fazy) i N (neutralny, jeśli dotyczy). Dokręcić zaciski z wymaganym momentem zgodnie z dokumentacją techniczną. Po montażu przeprowadzić testy działania wyłącznika, weryfikując poprawność wyzwalania przy przeciążeniu i zwarciu.

FAQ

• Jaki jest zakres regulacji wyzwalacza termicznego? Dokładny zakres regulacji nie został podany w danych produktu. Szczegółowe parametry znajdują się w dokumentacji producenta dołączonej do urządzenia.
• Czy wyłącznik posiada wyzwalacz zdalny? Standardowa wersja NSXm160N nie posiada wyzwalacza zdalnego. Wymaga wyposażenia dodatkowego, które nie jest objęte standardową specyfikacją.
• Jakie typy charakterystyk wyzwalania są dostępne? Charakterystyka TMD (termiczno-magnetyczna) jest standardowa dla tego modelu. Dokładne krzywe wyzwalania znajdują się w dokumentacji technicznej produktu.
