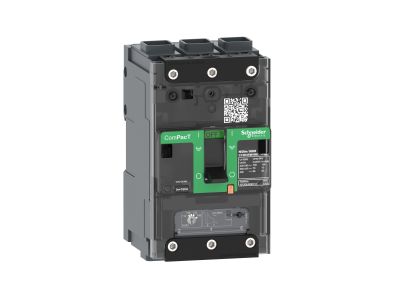

Wyłącznik NSXm160N 50kA AC 3P 25A TMD | C11N3TM025L Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik NSXm160N w konfiguracji 3-biegunowej (3P) o prądzie znamionowym 25A z wyzwalaczem termiczno-magnetycznym TMD to zaawansowane urządzenie ochronne do sieci elektrycznych. Charakteryzuje się zdolnością wyłączania zwarciowego 50kA (50 000 A), co zapewnia skuteczną ochronę przed zwarciami w instalacjach przemysłowych i komercyjnych. Konstrukcja 3-biegunowa umożliwia odłączanie wszystkich faz obwodu w jednym urządzeniu, co upraszcza instalację i konserwację.

• Prąd znamionowy 25A: Zapewnia skuteczną ochronę obwodów o obciążeniu do 25 amperów, zapobiegając uszkodzeniom spowodowanym przeciążeniem.
• Zdolność zwarciowa 50kA (AC): Wysoka odporność na zwarcia chroni instalację przed poważnymi uszkodzeniami i zagrożeniami pożarowymi.
• Wyzwalacz termiczno-magnetyczny TMD: Łączy w sobie funkcję ochrony termicznej (przeciążeniowej) i magnetycznej (zwarciowej), zapewniając kompleksową ochronę obwodu.
• Konfiguracja 3-biegunowa (3P): Odłączanie wszystkich faz w jednym urządzeniu – idealne do zasilania trójfazowego w instalacjach przemysłowych.
• Obudowa modułowa NSXm160N: Kompaktowa konstrukcja ułatwia montaż w szafach rozdzielczych i rozdzielnicach, oszczędzając miejsce.

Zgodność z Normami

Wyłącznik NSXm160N spełnia wymagania norm europejskich dotyczących bezpieczeństwa i ochrony obwodów elektrycznych, posiadający oznaczenie CE. Został zaprojektowany zgodnie z normami IEC 60947-2 i EN 60947-2, gwarantującymi wysoki poziom niezawodności i bezpieczeństwa.

Zastosowanie

Wyłącznik NSXm160N z wyzwalaczem TMD znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiej niezawodności i ochrony przed zwarciami.

• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe o mocy do 25A.
• Stosowanie w rozdzielnicach budynków komercyjnych i przemysłowych jako główne zabezpieczenie linii zasilających.
• Ochrona obwodów oświetleniowych i gniazd w instalacjach o wysokim zapotrzebowaniu na energię.
• Zastosowanie w układach zasilania awaryjnego (UPS) jako zabezpieczenie głównych obwodów.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obszarze prac. Urządzenie należy montować na szynie DIN w szafach rozdzielczych, zachowując odpowiednie odstępy między sąsiednimi modułami. Przed podłączeniem przewodów należy upewnić się, że prąd znamionowy kabli jest zgodny z prądem znamionowym wyłącznika. Dokręcenie zacisków powinno odbywać się z zalecanym momentem (sprawdź w dokumentacji technicznej), aby zapewnić pewny kontakt elektryczny i uniknąć przegrzewania. Po montażu należy przeprowadzić próbę działania wyzwalacza – ręczne testowanie mechanizmu.

FAQ

• Jaka jest maksymalna zdolność zwarciowa wyłącznika? Wyłącznik NSXm160N charakteryzuje się zdolnością zwarciową 50kA (50 000 amperów) w warunkach prądu przemiennego AC.
• Czy wyłącznik posiada zabezpieczenie termiczne? Tak, wyposażony jest w wyzwalacz termiczno-magnetyczny TMD, który łączy funkcję ochrony termicznej (przeciążeniowej) i magnetycznej (zwarciowej).
• Do jakich instalacji nadaje się ten wyłącznik? Przeznaczony jest głównie do instalacji przemysłowych i komercyjnych, gdzie wymagana jest ochrona trójfazowa obwodów o prądzie do 25A.
