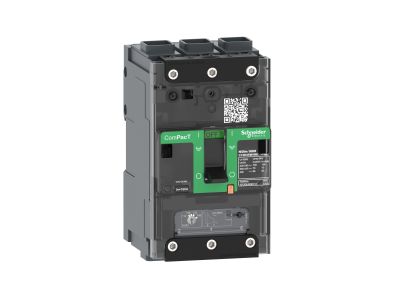

Wyłącznik NSXm160F 36kA AC 3P 63A TMD | C11F3TM063L Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik kompaktowy NSXm160F w wersji 3-biegunowej to zaawansowane urządzenie zabezpieczające instalacje niskonapięciowe. Charakteryzuje się prądem znamionowym 63A i zdolnością wyłączania 36kA przy 415VAC, co zapewnia skuteczną ochronę przed zwarciami i przeciążeniami. Wbudowany wyzwalacz termiczno-magnetyczny TMD reaguje na przeciążenia i zwarcia, gwarantując szybkie odłączenie obwodu. Obudowa o wymiarach 81x137x80 mm zapewnia kompaktowe rozwiązanie bez utraty funkcjonalności.

• 3-biegunowa konstrukcja: Zapewnia równoczesną ochronę wszystkich faz instalacji, co jest kluczowe w układach trójfazowych.
• Prąd znamionowy 63A: Odpowiedni dla średnich obciążeń – chroni przewody i odbiorniki przed uszkodzeniem spowodowanym przeciążeniami.
• Zdolność zwarciowa 36kA przy 415VAC: Wysoka odporność na zwarcia eliminuje ryzyko uszkodzenia instalacji i urządzeń w przypadku awarii sieci.
• Wyzwalacz termiczno-magnetyczny TMD: Szybka reakcja na przeciążenia i zwarcia – zwiększa bezpieczeństwo eksploatacji instalacji.
• Kompaktowe wymiary (81x137x80 mm): Umożliwia montaż nawet w ograniczonych przestrzeniach, bez konieczności stosowania dodatkowych osłon.

Zgodność z Normami

Wyłącznik NSXm160F spełnia wymagania międzynarodowych norm bezpieczeństwa (IEC 60947-2) oraz posiada certyfikację CCC i EAC. Zapewnia zgodność z europejskimi dyrektywami dotyczącymi urządzeń elektrycznych niskiego napięcia.

Zastosowanie

Wyłącznik kompaktowy NSXm160F przeznaczony jest do ochrony instalacji niskonapięciowych w różnych środowiskach przemysłowych, budowlanych i infrastrukturalnych.

• Ochrona obwodów trójfazowych w rozdzielnicach niskiego napięcia.
• Zabezpieczenie linii zasilających maszyn i urządzeń przemysłowych.
• Stosowanie w systemach dystrybucji energii elektrycznej w budynkach mieszkalnych i użyteczności publicznej.
• Montaż w szafach sterowniczych i aparatowych, gdzie wymagana jest kompaktowa budowa i wysoka niezawodność.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik należy zamontować na szynie DIN lub płycie montażowej, zgodnie z wymiarami 81x137x80 mm. Połączenia elektryczne należy wykonać przewodami o odpowiednim przekroju, dostosowanym do prądu znamionowego 63A. Po montażu należy przeprowadzić próbę działania wyzwalacza termicznego i magnetycznego. Regularne przeglądy i konserwacja gwarantują długotrwałą i bezawaryjną pracę urządzenia.

FAQ

• Czy wyłącznik NSXm160F nadaje się do montażu na płycie montażowej? Tak, wyłącznik został zaprojektowany z możliwością montażu zarówno na szynie DIN, jak i na płycie montażowej.
• Jaki jest zakres napięcia pracy wyłącznika? Urządzenie przeznaczone jest do pracy w sieciach 415VAC (3-biegunowych) zgodnie z podanymi parametrami.
• Czy wyłącznik posiada oznaczenia bezpieczeństwa morskiego? Tak, zgodnie z danymi, wyłącznik spełnia specyfikacje morskie, co umożliwia jego stosowanie w instalacjach okrętowych.
