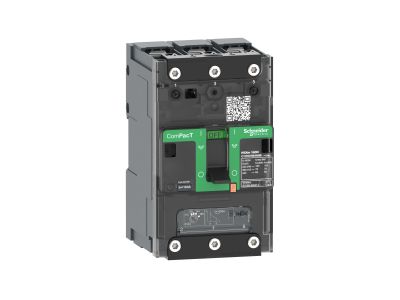

Wyłącznik NSXm160F 36kA AC 3P 50A TMD | C11F3TM050B Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik NSXm160F to trójbiegunowe urządzenie znamionowe o prądzie znamionowym 50A, charakterystyce TMD i zdolności wyłączania zwarciowego 36kA. Przeznaczone do ochrony instalacji elektrycznych przed skutkami zwarć i przeciążeń prądowych. Zapewnia selektywność działania w sieciach rozdzielczych oraz współpracę z aparaturą modułową i rozłącznikami bezpiecznikowymi.

• Trójbiegunowa konstrukcja: Jednoczesna ochrona wszystkich trzech faz w układzie trójfazowym – eliminacja asymetrii prądowej i ryzyka uszkodzeń odbiorników.
• Charakterystyka TMD: Trójstopniowa ochrona: termiczna (przeciążeniowa), elektromagnetyczna (zwarciowa) i czasowa – precyzyjne reagowanie na różne typy zakłóceń.
• Prąd znamionowy 50A: Odpowiedni dla obwodów o średnim i wysokim obciążeniu, np. silników, rozdzielnic przemysłowych lub linii zasilających.
• Zdolność wyłączania 36kA: Wysoka odporność na zwarcia – minimalizuje ryzyko zwarć łukowych i uszkodzeń instalacji.
• Znamionowe napięcie pracy AC: Przeznaczony do sieci jedno- i trójfazowych o napięciu do 400V AC, zgodnie z normami przemysłowymi.

Zgodność z Normami

Wyłącznik spełnia wymagania normy międzynarodowej IEC 60947-2 dla aparatury łączeniowej niskiego napięcia oraz posiada oznakowanie CE. Zapewnia zgodność z europejskimi dyrektywami dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik NSXm160F znajduje zastosowanie w układach zasilania, rozdzielniach przemysłowych oraz instalacjach wymagających selektywnej ochrony przed zwarciami i przeciążeniami. Przeznaczony do montażu w szafach rozdzielczych, tablicach sterowniczych i szafach automatyki.

• Ochrona obwodów zasilających silniki elektryczne o mocy do 22kW (w zależności od napięcia i charakterystyki sieci).
• Zabezpieczenie linii zasilających w budynkach przemysłowych, hurtowniach i magazynach.
• Współpraca z rozłącznikami bezpiecznikowymi i stycznikami w układach napędowych.
• Stosowanie w rozdzielnicach SN/NN jako główne zabezpieczenie obwodów.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac odłączyć napięcie zasilające. Wyłącznik należy zamontować na szynie DIN w szafie rozdzielczej, zachowując odpowiednie odstępy od innych aparatów dla zapewnienia cyrkulacji powietrza. Zaciski przyłączeniowe dokręcić zgodnie z momentem obrotowym podanym w dokumentacji producenta. Po montażu przeprowadzić testy działania – sprawdzić reakcję na symulowane zwarcia i przeciążenia. Regularnie kontrolować stan mechaniczny i termiczny wyłącznika.

FAQ

• Jaka jest maksymalna moc obwodu, który można chronić tym wyłącznikiem? Maksymalna moc zależy od napięcia sieci i charakterystyki obwodu. Przy napięciu 400V AC wyłącznik 50A może chronić obwody do ok. 22kW (współczynnik mocy 0,8). Dokładne obliczenia należy przeprowadzić zgodnie z normami PN-HD 60364.
• Czy wyłącznik ma wbudowany wyzwalacz różnicowoprądowy (RCD)? Nie – wyłącznik NSXm160F posiada jedynie zabezpieczenia zwarciowe i przeciążeniowe. Do ochrony przed porażeniem konieczne jest dodatkowe zastosowanie wyłącznika różnicowoprądowego w obwodzie.
• Jak dobrać przewód do zacisków wyłącznika? Przewód należy dobrać zgodnie z normami PN-HD 60364, uwzględniając prąd znamionowy 50A i materiał żyły (miedź/aluminium). Minimalny przekrój dla miedzi to 6mm² (dla 50A), zależnie od długości linii i warunków termicznych.
