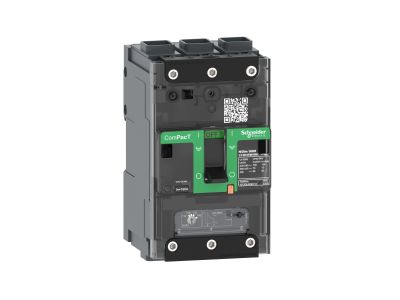

Wyłącznik NSXm160F 36kA AC 3P 40A TMD | C11F3TM040L Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik NSXm160F w wersji 3-biegunowej (3P) z charakterystyką TMD to kompaktowe urządzenie ochronne dedykowane do ochrony obwodów elektrycznych przed zwarciami, przeciążeniami i zwarciami doziemnymi. Przeznaczony do montażu w rozdzielnicach niskiego napięcia, zapewnia wysoką niezawodność działania i szybkie rozłączanie w sytuacjach awaryjnych. Numer 160 w oznaczeniu wskazuje na maksymalny prąd ciągły, a 40A określa prąd znamionowy wyłącznika.

• Znamionowy prąd wyłączania 40A: Zapewnia ochronę obwodów o prądzie znamionowym do 40A, automatycznie odcina zasilanie przy przeciążeniu.
• Charakterystyka TMD: Trójstopniowa ochrona (Termiczna, Magnetyczna, Czułość zwarciowa) gwarantuje szybką reakcję na zwarcia i przeciążenia, minimalizując ryzyko uszkodzeń urządzeń.
• Maksymalna zdolność wyłączania 36kA: Wysoka odporność na zwarcia pozwala na bezpieczne wyłączenie obwodu nawet przy dużym prądzie zwarciowym.
• 3-biegunowa konstrukcja (3P): Chroni wszystkie trzy fazy obwodu jednocześnie, zapewniając kompleksową ochronę w instalacjach trójfazowych.
• Znamionowy prąd ciągły 160A: Dopuszczalne obciążenie ciągłe do 160A, co pozwala na stosowanie w rozdzielnicach o większym zapotrzebowaniu prądowym.

Zgodność z Normami

Wyłącznik NSXm160F spełnia wymagania norm europejskich dotyczących aparatury łączeniowej i zabezpieczeniowej. Został zaprojektowany zgodnie z normami IEC 60947-2 i posiada oznakowanie CE. Zapewnia zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa i ochrony przeciwpożarowej.

Zastosowanie

Wyłącznik NSXm160F znajduje zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przed zwarciami i przeciążeniami, zarówno w obiektach przemysłowych, jak i komercyjnych.

• Ochrona obwodów zasilających maszyny i urządzenia w halach produkcyjnych.
• Zabezpieczenie rozdzielnic budynków mieszkalnych i użyteczności publicznej.
• Ochrona obwodów gniazd wtykowych w instalacjach przemysłowych i warsztatach.
• Stosowanie w układach napędowych, gdzie wymagana jest szybka reakcja na zwarcia.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik montować na szynie DIN w rozdzielnicy, zachowując odpowiednie odstępy między innymi aparatami. Po montażu sprawdzić poprawność połączeń i przeprowadzić test działania. Dobór prądu znamionowego i charakterystyki powinien być zgodny z dokumentacją projektową instalacji.

FAQ

• Czy wyłącznik NSXm160F posiada ochronę przeciwporażeniową? Charakterystyka TMD obejmuje zabezpieczenie termiczne i magnetyczne, jednak wyłącznik nie zastępuje wyłącznika różnicowoprądowego (RCD) – w instalacjach zalecane jest stosowanie obu zabezpieczeń.
• Jaka jest maksymalna zdolność wyłączania? Wyłącznik posiada maksymalną zdolność wyłączania 36kA, co oznacza, że może bezpiecznie przerwać obwód przy zwarciu o takiej wartości.
• Czy wyłącznik jest kompatybilny z innymi aparatami modułowymi? Tak, wyłącznik NSXm160F jest przeznaczony do montażu na standardowej szynie DIN i jest kompatybilny z innymi aparatami modułowymi o podobnych wymiarach.
