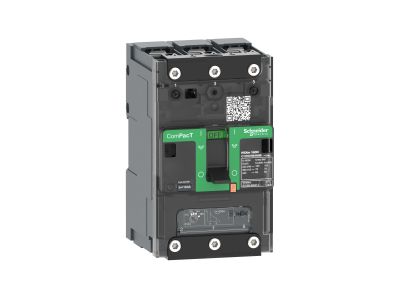

Wyłącznik NSXm160F 36kA AC 3P 40A TMD | C11F3TM040B Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik NSXm160F to kompaktowy, powietrzny wyłącznik nadprądowy dedykowany do ochrony obwodów 3-fazowych AC. Charakteryzuje się zdolnością zwarciową 36 kA oraz prądem znamionowym 40A w klasie TMD. Przeznaczony do montażu w rozdzielnicach przemysłowych i budynkowych, zapewniający niezawodną ochronę przed zwarciami i przeciążeniami.

• Zdolność zwarciowa 36 kA: Zapewnia skuteczną ochronę instalacji nawet przy wysokim prądzie zwarciowym, minimalizując ryzyko uszkodzeń urządzeń i zagrożenie pożarowe.
• 3-biegunowa konstrukcja: Chroni wszystkie trzy fazy obwodu, co jest wymagane w instalacjach trójfazowych.
• Prąd znamionowy 40A: Odpowiedni do zabezpieczania obwodów o średnim obciążeniu, np. linii zasilających maszyny, napędy lub gniazda grupowe.
• Charakterystyka TMD: Wykrywa przeciążenia, zwarcia i zwarcia doziemne, oferując wielostopniową ochronę z selektywnością działania.
• Kompaktowe wymiary: Umożliwiają montaż w standardowych rozdzielnicach, oszczędzając miejsce i ułatwiając modernizację instalacji.

Zgodność z Normami

Wyłącznik NSXm160F spełnia wymagania norm europejskich dotyczących bezpieczeństwa i ochrony przeciwporażeniowej. Został zaprojektowany zgodnie z normami IEC 60947-2 i posiada deklarację zgodności CE.

Zastosowanie

Wyłącznik NSXm160F znajduje zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przed zwarciami i przeciążeniami.

• Ochrona linii zasilających maszyny i urządzenia przemysłowe.
• Zabezpieczenie obwodów trójfazowych w rozdzielnicach budynkowych.
• Ochrona układów napędowych i silników elektrycznych.
• Stosowanie w układach wymagających selektywności ochronnej dzięki charakterystyce TMD.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed montażem należy odłączyć napięcie w obwodzie. Wyłącznik należy zamocować w standardowej szynie DIN 35 mm. Połączenia powinny być wykonane z użyciem przewodów o odpowiednim przekroju, z dokręceniem zacisków zgodnie z zalecanym momentem. Po zamontowaniu należy przeprowadzić próbę działania, sprawdzając poprawność zadziałania mechanizmu wyzwalającego.

FAQ

• Jaka jest różnica między charakterystykami TMD a innymi? Charakterystyka TMD oferuje trzy poziomy ochrony: termiczną (przeciążenia), magnetyczną (zwarcie) i dynamiczną (szybkie wyłączenie przy zwarciu doziemnym), zapewniając wyższą selektywność niż standardowe charakterystyki B, C lub D.
• Czy wyłącznik może być stosowany w instalacjach domowych? Ze względu na charakterystykę TMD i prąd znamionowy 40A, przeznaczony jest głównie do zastosowań przemysłowych lub budynków użyteczności publicznej. Do instalacji domowych zaleca się stosowanie wyłączników o mniejszych prądach znamionowych.
• Jakie są zalecane momenty dokręcania zacisków? Dokładny moment dokręcania nie został podany w danych produktu. Należy stosować się do zaleceń producenta dostępnych w dokumentacji technicznej wyłącznika.
