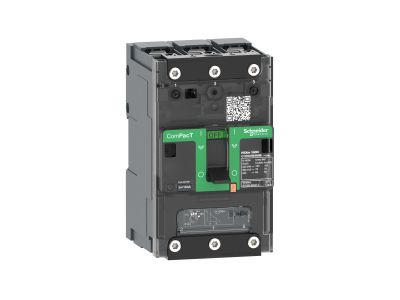

Wyłącznik NSXm160F 36kA AC 3P 32A TMD | C11F3TM032B Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik NSXm160F to kompaktowe urządzenie zabezpieczające wyposażone w 3 bieguny (3P) i charakteryzujące się prądem znamionowym 32A. Zapewnia ochronę przed zwarciami o zdolności wyłączania 36kA, co gwarantuje niezawodność w instalacjach elektrycznych. Mechanizm wyzwalania TMD (termiczno-magnetyczny) zapewnia szybkie odłączanie w przypadku przeciążeń i zwarć, minimalizując ryzyko uszkodzeń urządzeń.

• 3 bieguny (3P): Zapewnia odłączanie wszystkich faz jednocześnie, co jest niezbędne w instalacjach trójfazowych.
• Prąd znamionowy 32A: Ochrona obwodów odbiorczych o poborze mocy do 32 amperów.
• Zdolność zwarciowa 36kA: Odporność na zwarcia o sile do 36 tysięcy amperów, co zapewnia stabilność i bezpieczeństwo instalacji.
• Mechanizm TMD: Połączenie wyzwalania termicznego i magnetycznego gwarantuje szybką reakcję na przeciążenia i zwarcia, chroniąc urządzenia i instalacje.
• Kompaktowa budowa: Umożliwia montaż w standardowych szafach rozdzielczych i rozdzielnicach.

Zgodność z Normami

Wyłącznik NSXm160F spełnia wymagania norm europejskich dotyczących aparatury rozdzielczej niskiego napięcia. Posiada certyfikację CE i jest zgodny z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik NSXm160F przeznaczony jest do ochrony obwodów trójfazowych w instalacjach elektrycznych o napięciu do 690V AC.

• Zabezpieczenie obwodów odbiorczych w budynkach mieszkalnych i komercyjnych.
• Ochrona silników i napędów w instalacjach przemysłowych.
• Stosowany w szafach rozdzielczych i rozdzielnicach jako element zabezpieczający przed zwarciami.
• Montaż w układach sterowania i automatyki przemysłowej.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik należy zamontować na szynie DIN, zachowując odpowiednie odstępy od innych urządzeń, aby zapewnić odpowiednią wentylację. Po montażu należy przeprowadzić próby działania i sprawdzić poprawność połączeń.

FAQ

• Jakie jest napięcie znamionowe wyłącznika? Wyłącznik NSXm160F przeznaczony jest do instalacji o napięciu do 690V AC – dokładna wartość nie została podana w danych.
• Czy wyłącznik jest wyposażony w wyzwalacz podnapięciowy? Informacja o wyposażeniu w wyzwalacz podnapięciowy nie została podana w danych produktu.
• Jakie jest zalecane środowisko pracy wyłącznika? Wyłącznik przeznaczony jest do stosowania w suchych i czystych środowiskach wewnętrznych, wolnych od nadmiernej wilgoci i zanieczyszczeń.
