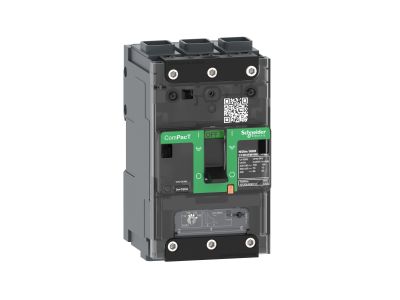

Wyłącznik NSXm160F 36kA AC 3P 25A TMD | C11F3TM025L Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik NSXm160F z charakterystyką TMD to wysokiej jakości aparat modułowy przeznaczony do ochrony obwodów trójfazowych przed skutkami zwarć i przeciążeń. Znamionowy prąd ciągły 25A oraz zdolność wyłączania zwarciowego 36kA zapewniają niezawodną ochronę instalacji elektrycznych w warunkach przemysłowych. Zapewnia selektywność działania z innymi aparatami zabezpieczającymi.

• Znamionowy prąd ciągły 25A: Optymalne zabezpieczenie obwodów o średnim poborze mocy, np. silników, maszyn lub linii zasilających.
• Zdolność wyłączania zwarciowego 36kA: Zapewnia skuteczną ochronę przed zwarciami o wysokiej energii, minimalizując ryzyko uszkodzeń instalacji.
• Charakterystyka TMD: Trójfazowa, chroniąca przed zwarciem (T) i przeciążeniem (M), z selektywnym działaniem (D) – idealna do współpracy z innymi zabezpieczeniami.
• Trójbiegunowa konstrukcja (3P): Zapewnia kompleksową ochronę wszystkich faz w obwodzie trójfazowym, eliminując ryzyko niesymetrycznego obciążenia.
• Napięcie znamionowe AC: Przeznaczony do pracy w sieciach prądu przemiennego, standardowo 400V (zgodnie z normami instalacji przemysłowych).

Zgodność z Normami

Wyłącznik NSXm160F spełnia wymagania normy PN-EN 60947-2 dotyczącej aparatów łączeniowych i zabezpieczających. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik NSXm160F z charakterystyką TMD znajduje zastosowanie w instalacjach przemysłowych, gdzie wymagana jest wysoka niezawodność i selektywność zabezpieczeń.

• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe.
• Zabezpieczenie linii kablowych o dużym obciążeniu prądowym.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych.
• Selektywna współpraca z innymi wyłącznikami i zabezpieczeniami w celu zapewnienia ciągłości zasilania.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik należy zamontować na szynie DIN o szerokości 35mm, zachowując odpowiednią odległość od innych aparatów. Przewody zasilające należy podłączyć do zacisków zgodnie z oznaczeniami na obudowie (L1, L2, L3, N w przypadku potrzeby). Dokręcenie śrub zaciskowych należy wykonać z odpowiednim momentem obrotowym, zgodnym z dokumentacją techniczną. Po montażu należy przeprowadzić próbę działania wyłącznika i sprawdzić poprawność współpracy z innymi aparatami zabezpieczającymi.

FAQ

• Jaka jest maksymalna zdolność wyłączania zwarciowego? Wyłącznik NSXm160F posiada zdolność wyłączania zwarciowego 36kA, co oznacza, że skutecznie wyłączy zwarcia o energii do 36 000 amperów.
• Czy wyłącznik jest selektywny z innymi zabezpieczeniami? Tak, charakterystyka TMD zapewnia selektywność działania, co pozwala na celowe wyłączenie tylko uszkodzonego odcinka obwodu bez wpływu na pozostałą część instalacji.
• Jaki jest zakres napięć roboczych? Wyłącznik jest przeznaczony do pracy w sieciach prądu przemiennego o napięciu znamionowym AC (standardowo 400V w instalacjach trójfazowych).
