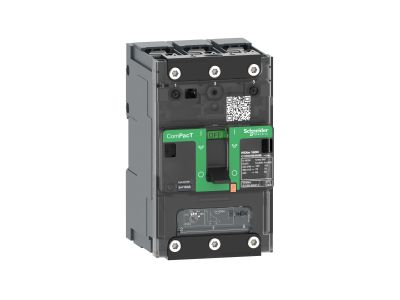

Wyłącznik NSXm160F 36kA AC 3P 25A TMD | C11F3TM025B Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik NSXm160F w konfiguracji 3-biegunowej (3P) o prądzie znamionowym 25A i klasie ograniczenia zwarciowego 36kA AC to wysokiej jakości aparat modułowy przeznaczony do ochrony obwodów elektrycznych przed zwarciami i przeciążeniami. Wyposażony w wyzwalacz termiczny-magnetyczny TMD, zapewnia szybkie i precyzyjne odłączanie zasilania w sytuacjach awaryjnych. Kompaktowa budowa pozwala na montaż w szafach rozdzielczych i tablicach sterowniczych.

• Prąd znamionowy 25A: Ochrona obwodów o maksymalnym ciągłym obciążeniu 25A – idealny do zabezpieczania linii zasilających odbiorniki o średnim poborze mocy (np. silniki, oświetlenie przemysłowe).
• Klasa ograniczenia zwarciowego 36kA AC: Wysoka zdolność wyłączania zwarć pozwala na skuteczną ochronę instalacji przed uszkodzeniami termicznymi i mechanicznymi.
• Wyzwalacz TMD (termiczny-magnetyczny): Szybka reakcja na przeciążenia (termiczne) i zwarcia (magnetyczne) – gwarantuje ochronę urządzeń i instalacji.
• 3-biegunowa konstrukcja (3P): Pełna ochrona wszystkich faz w obwodzie trójfazowym, zapobiega niesymetrycznym obciążeniom.
• Kompaktowa budowa modułowa: Wymiary dostosowane do standardowych szyn DIN – łatwy montaż w szafach i tablicach rozdzielczych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących aparatury rozdzielczej niskiego napięcia (np. PN-EN 60947-2) oraz posiada oznaczenie CE. Został zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa i niezawodności.

Zastosowanie

Wyłącznik NSXm160F 3P 25A TMD znajduje zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony zwarciowej i przeciążeniowej. Stosowany głównie w obiektach przemysłowych, budynkach użyteczności publicznej oraz instalacjach specjalnych.

• Zabezpieczanie obwodów zasilających silniki elektryczne o mocy do kilku kW.
• Ochrona linii zasilających oświetlenie przemysłowe i budynkowe.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach niskiego napięcia.
• Wykorzystanie w układach automatyki i sterowania jako element zabezpieczający.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że obwód jest odłączony od zasilania. Wyłącznik montować na standardowej szynie DIN o szerokości 35mm. Po zamontowaniu sprawdzić prawidłowość podłączenia przewodów fazowych w odpowiednich biegunach (L1, L2, L3). Zaleca się stosowanie odpowiednich końcówek kabli i momentu dokręcania zgodnego z dokumentacją techniczną. Po montażu przeprowadzić próbę działania poprzez ręczne wyłączanie i załączanie.

FAQ

• Jaka jest różnica między klasą ograniczenia zwarciowego 36kA a 10kA? Klasa 36kA oznacza, że wyłącznik może wyłączyć prąd zwarciowy o wartości do 36kA, co zapewnia wyższą ochronę instalacji. Wyłączniki o niższej klasie (np. 10kA) mogą nie wytrzymać zwarć o większym prądzie, co grozi uszkodzeniem aparatu i instalacji.
• Czy wyłącznik może być stosowany w obwodach jednofazowych? Tak, jednak w konfiguracji 3-biegunowej (3P) zaleca się jego stosowanie w obwodach trójfazowych. W przypadku obwodów jednofazowych należy podłączyć przewód fazowy do jednego bieguna, natomiast pozostałe bieguny pozostawić wolne (zmostkowane).
• Jak dobrać prąd znamionowy wyłącznika do obwodu? Prąd znamionowy powinien być dobrany na podstawie maksymalnego prądu ciągłego w obwodzie. Wartość 25A sprawdzi się do zabezpieczania linii zasilających odbiorniki o poborze do 25A. Zaleca się stosowanie marginesu bezpieczeństwa (np. 10-20%) przy doborze prądu znamionowego.
