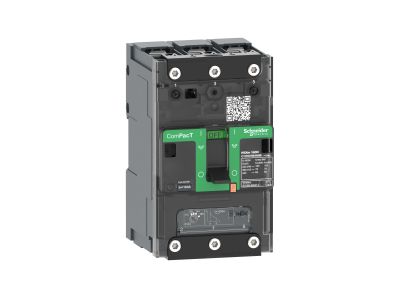

Wyłącznik NSXm160F 36kA AC 3P 125A TMD | C12F3TM125B Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik NSXm160F 3P 125A z charakterystyką TMD to kompaktowe rozwiązanie przeznaczone do ochrony obwodów elektrycznych w instalacjach przemysłowych i instalacjach wymagających wysokiej niezawodności. Zaprojektowany do współpracy z prądem zwarciowym 36kA, zapewnia skuteczną ochronę przed zwarciami i przeciążeniami. Trzybiegunowa konstrukcja (3P) umożliwia pełną ochronę linii trójfazowych.

• Prąd znamionowy 125A: Idealny do zabezpieczania linii o średnich i dużych obciążeniach prądowych.
• Charakterystyka TMD: Szybkie reagowanie na zwarcia (T) i przeciążenia (M), z dodatkową ochroną termiczną (D) – kompleksowa ochrona instalacji.
• Prąd zwarciowy 36kA AC: Wysoka zdolność wyłączania zwarć, zapewniająca bezpieczeństwo personelu i sprzętu.
• Trzybiegunowa budowa 3P: Kompletne zabezpieczenie faz L1, L2 i L3 w instalacjach trójfazowych.
• Kompaktowa konstrukcja NSXm160F: Oszczędność miejsca w szafach rozdzielczych, łatwy montaż na szynie DIN.

Zgodność z Normami

Wyłącznik NSXm160F spełnia wymogi norm europejskich dotyczących wyposażenia elektrycznego, w tym normy serii EN 60947. Posiada deklarację zgodności CE oraz jest zgodny z dyrektywami UE w zakresie bezpieczeństwa i ochrony przeciwporażeniowej.

Zastosowanie

Wyłącznik NSXm160F 3P 125A przeznaczony jest do ochrony instalacji elektrycznych w sektorze przemysłowym, budownictwie, energetyce oraz obiektach użyteczności publicznej.

• Zabezpieczenie linii zasilających maszyn i urządzeń przemysłowych.
• Ochrona obwodów rozdzielnic niskiego napięcia w budynkach biurowych i handlowych.
• Stosowanie jako główne zabezpieczenie przeciwpożarowe w instalacjach wymagających wysokiej niezawodności.
• Ochrona obwodów oświetleniowych i gniazd w instalacjach o średnim i dużym obciążeniu.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od instalacji. Wyłącznik montować na szynie DIN w szafie rozdzielczej, zachowując odpowiednie odstępy między sąsiadującymi urządzeniami w celu zapewnienia wentylacji. Po zamontowaniu podłączyć przewody zgodnie z oznaczeniami faz L1, L2, L3 i neutralną N (jeśli występuje). Dokręcić śruby z zalecanym momentem obrotowym określonym w dokumentacji producenta. Po podłączeniu przeprowadzić test funkcjonalny.

FAQ

• Czy wyłącznik NSXm160F posiada wyzwalacze elektromagnetyczne i termiczne? Tak, charakterystyka TMD oznacza obecność wyzwalacza termicznego (T) do ochrony przed przeciążeniami oraz wyzwalacza elektromagnetycznego (M) do szybkiego reagowania na zwarcia (D wskazuje na dodatkowe zabezpieczenie termiczne).
• Jaka jest maksymalna wielkość przewodów, które można podłączyć do wyłącznika? Dokładny zakres przekrojów przewodów nie został podany w danych. Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu znamionowego 125A zgodnie z normami instalacyjnymi.
• Czy wyłącznik może być stosowany w instalacjach zasilanych prądem stałym (DC)? Charakterystyka TMD oraz dane produktu odnoszą się wyłącznie do zasilania prądem przemiennym (AC).
