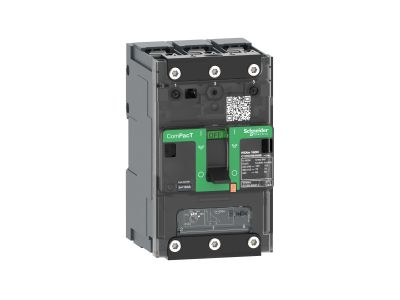

Wyłącznik NSXm160B 25kA AC 3P 40A TMD | C11B3TM040B Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik NSXm160B 25kA to trójbiegunowy aparat modułowy o prądzie znamionowym 40A z charakterystyką wyzwalania TMD. Przeznaczony do ochrony obwodów elektrycznych przed przeciążeniami, zwarciami i zwarciami doziemnymi. Wysoka zdolność zwarciowa 25kA zapewnia skuteczną ochronę nawet w instalacjach o dużym prądzie zwarciowym.

• Trójbiegunowa konstrukcja (3P): Zapewnia równoczesne odłączanie wszystkich faz w obwodzie trójfazowym, co eliminuje ryzyko asymetrii napięcia.
• Prąd znamionowy 40A: Odpowiedni do zabezpieczania obwodów oświetleniowych, gniazd wtykowych oraz linii zasilających urządzenia o średnim poborze mocy.
• Charakterystyka TMD: Oferuje trzyetapową ochronę: termiczną (przeciążeniową), magnetyczną (zwarcie) i różnicowoprądową (wykrywanie prądów upływowych o niskim poziomie).
• Zdolność zwarciowa 25kA: Wysoka odporność na zwarcia pozwala na stosowanie w instalacjach o dużym prądzie zwarciowym, np. w rozdzielnicach budynkowych.
• Modułowa budowa: Kompatybilny z szynami montażowymi TH35, ułatwia montaż w szafach rozdzielczych i tablicach elektrycznych.

Zgodność z Normami

Wyłącznik NSXm160B spełnia wymagania norm europejskich dotyczących aparatury rozdzielczej niskiego napięcia, w tym normy PN-EN 60947-2. Produkt posiada deklarację zgodności CE.

Zastosowanie

Wyłącznik NSXm160B znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiej niezawodności zabezpieczeń.

• Ochrona obwodów zasilających gniazda wtykowe w budynkach biurowych, handlowych i przemysłowych.
• Zabezpieczanie linii zasilających oświetlenie awaryjne i ewakuacyjne.
• Ochrona silników elektrycznych o mocy do odpowiedniego zakresu prądowego.
• Stosowanie w rozdzielnicach budynkowych i przemysłowych jako element układu selektywnego zabezpieczenia.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik montować na szynie TH35 zgodnie z instrukcją producenta, zwracając uwagę na odpowiedni dobór momentu dokręcania zacisków. Po montażu należy przeprowadzić próbę działania wyzwalaczy (ręczne testy) i sprawdzić poprawność połączeń. Parametry prądowe i nastawę charakterystyki TMD należy dostosować do wymagań chronionego obwodu.

FAQ

• Jakie jest napięcie znamionowe wyłącznika? Napięcie znamionowe nie zostało określone w dostępnych danych. Przeznaczony do instalacji niskiego napięcia 400V AC (dla układów trójfazowych).
• Czy wyłącznik posiada zabezpieczenie różnicowoprądowe? Charakterystyka TMD obejmuje wykrywanie prądów upływowych, jednak nie jest to pełny wyłącznik różnicowoprądowy (RCD). Do ochrony przed porażeniem należy stosować dodatkowe RCD w obwodzie.
• Jakie jest maksymalne napięcie robocze? Maksymalne napięcie robocze nie zostało podane w danych produktu. Zaleca się stosowanie zgodnie z parametrami instalacji 400V AC.
